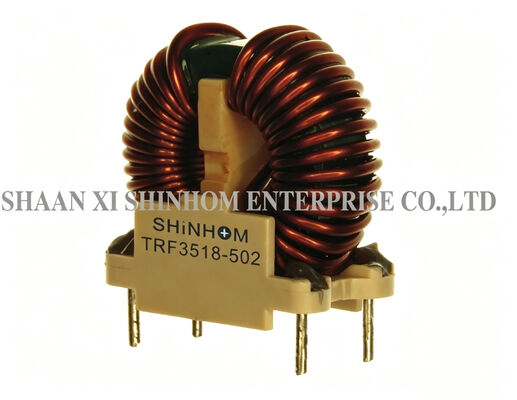

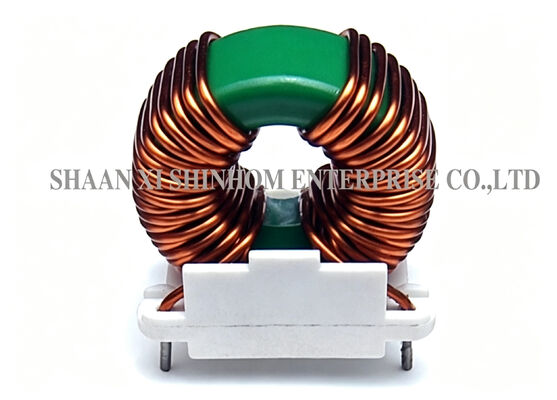

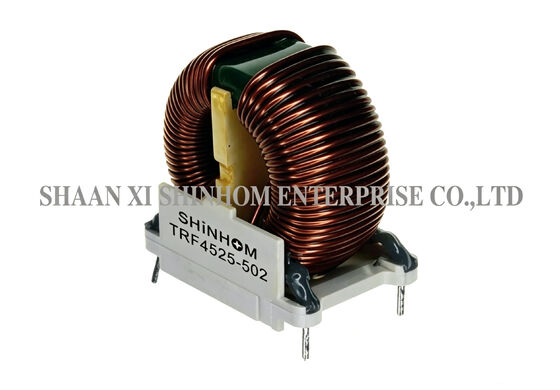

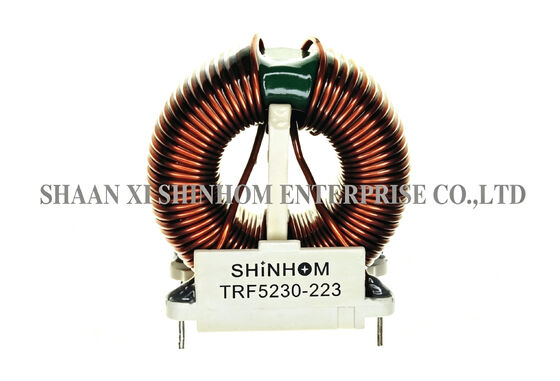

خفه کردن حالت معمولی تورئیدال با ضرر کم 50Hz-500KHz برای سیستم های انرژی خورشیدی و بادی

حلقوی کم تلفاتخفه کردن حالت معمولیاز یک هسته حلقوی و طراحی اسپلیت سیمی استفاده می کند. ظرفیت بین سیم پیچی بسیار کم را ارائه می دهد. سیم پیچ تک لایه بالاترین امپدانس حالت مشترک را در یک محدوده فرکانس وسیع تضمین می کند. پاسخ فرکانسی 50 هرتز تا 500 کیلوهرتز را پوشش می‌دهد که برای راکتورهای AC با فرکانس پایین و برنامه‌های مختلف فیلتر قدرت مناسب است. از نصب عمودی یا افقی پشتیبانی می کند. نصب پین عمودی امکان مونتاژ آسان PCB را فراهم می کند و مقاومت عالی در برابر لرزش ایجاد می کند. این به طور گسترده ای در تولید برق خورشیدی، تولید برق بادی، درایوهای فرکانس متغیر، گرمایش القایی، تجهیزات جوشکاری، سرکوب RFI و تبدیل DC-DC استفاده می شود.

• هسته حلقوی - شار نشتی بسیار کم
• سیم پیچ تقسیم - کمترین ظرفیت بین سیم پیچی
• سیم پیچ تک لایه - بالاترین امپدانس حالت مشترک
• محدوده فرکانس - 50 هرتز تا 500 کیلوهرتز
• فاصله خزش - 1-3 میلی متر، مطابق با استانداردهای ایمنی است
• مواد - دارای گواهی UL94-V0 ضد شعله
• دمای کارکرد - -55 تا +105 درجه سانتیگراد
• نصب عمودی یا افقی - اختیاری

• سیستم های تولید برق خورشیدی
• سیستم های تولید برق بادی
• تجهیزات درایو فرکانس متغیر
• تجهیزات گرمایش القایی
• تجهیزات جوشکاری
• خفگی های سرکوب کننده RFI
• مبدل های DC-DC
• تجهیزات صنعت کاغذ

• تحمل اندوکتانسی در +50٪ -30٪
• حداکثر ولتاژ کاری: 250 ولت در 40 درجه سانتیگراد
• IDC Max: امتیاز جریان AC/DC A @40℃
• سیم پیچ Hi-Pot 2500Vac به سیم پیچ 3S.
• تست القایی: 10 کیلوهرتز 0.1 ولت HP4284A
• RDC: QuadTech 1880 Milliohmmeter
• حداکثر جریان افزایش 10 میلی ثانیه: 20 برابر IDC
• دمای عملیاتی: -40 ℃ تا +105 ℃
• دمای ذخیره سازی: -40 تا +105 درجه سانتیگراد

توجه: مشخصات محصول را می توان سفارشی کرد.

س: مزایای طراحی اسپلیت سیم پیچ چیست؟

الف: سیم پیچ دوشاخه سیم پیچ های اولیه و ثانویه را به صورت فیزیکی روی هسته جدا می کند. این به طور موثر ظرفیت انگلی بین سیم‌پیچ‌ها را کاهش می‌دهد و مسیرهای کوپلینگ خازنی را برای نویز فرکانس بالا کاهش می‌دهد. این امر باعث بهبود سرکوب نویز حالت معمولی می شود، به خصوص در محدوده فرکانس بالا.

س: سیم پیچ تک لایه در مقایسه با سیم پیچ چند لایه چه مزایایی دارد؟

A: سیم پیچ تک لایه ظرفیت انگلی بین لایه را حذف می کند. امپدانس حالت مشترک بالاتر و عملکرد فیلترینگ پایدارتر در محدوده فرکانس وسیعی را ارائه می دهد. ساختار تک لایه همچنین اتلاف گرما بهتر و سیم پیچی سازگارتر را ارائه می دهد و آن را برای طراحی های برق با الزامات سختگیرانه سرکوب EMI مناسب می کند.

س: اهمیت فاصله خزش 1-3 میلی متر برای استانداردهای ایمنی چیست؟

پاسخ: فاصله خزش کوتاه ترین فاصله اندازه گیری شده در امتداد سطح عایق است. این به طور مستقیم بر سطح عایق و گواهینامه ایمنی محصول تأثیر می گذارد. فاصله خزشی 1-3 میلی متری استانداردهای UL، CSA، و IEC را برای عایق بندی اولیه و تقویت شده مطابقت می دهد و به مشتریان کمک می کند تا گواهینامه ایمنی را دریافت کنند.

س: چگونه بین نصب عمودی و افقی انتخاب کنیم؟

الف: نصب عمودی (پین ها به سمت پایین) باعث صرفه جویی در فضای PCB می شود و برای چیدمان های با چگالی بالا مناسب است. نصب افقی (پین ها به طرفین) ارتفاع کلی را کاهش می دهد و برای طراحی های کم مشخصات مناسب است. هر دو نوع نصب از درج خودکار پشتیبانی می کنند.
