محرک مخروطی باند گسترده سری BC با لوله های پرنده برای برنامه های کاربردی 10 مگاهرتز ۰۴ گرتز و DCR پایین

5000
MOQ
BC Series Broadband Conical Inductor with Flying Leads for 10 MHz–40 GHz Applications and Low DCR
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
دامنه القاء: 0.22μH تا 8.0μH (5±%)
DCR (حداکثر): 0.10 Ω تا 3.39 Ω
IRMs (حداکثر): 230 میلی آمپر تا 1200 میلی آمپر
نوع نصب: سرنخ های پرنده (از طریق سوراخ، زاویه قابل تنظیم)
سطح حساسیت به رطوبت (MSL): سطح 1 (عمر طبقه نامحدود)
بسته بندی: 25 عدد در هر سینی
برجسته کردن:

سلف مخروطی پهن باند 10 مگاهرتز – 40 گیگاهرتز

,

سلف RF Flying Leads

,

سلف مایکروویو DCR پایین
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS/ISO/UL/CE/IATF16949/CNAS
شماره مدل: سلف BC-Seires
سند: BC-Seires inductor_.pdf
پرداخت
زمان تحویل: 2 تا 8 هفته
شرایط پرداخت: L/C، T/T
توضیحات محصول
سلف های مخروطی پهن باند BC با سرب های پرنده (10 مگاهرتز-40 گیگاهرتز)

سلف مخروطی پهن باند سری BC ویژگی منحصر به فردی داردطراحی ساختار مخروطی، به طور موثر ظرفیت انگلی را کاهش می دهد و قادر می سازدمحدوده فرکانس کاری فوق گسترده از 10 مگاهرتز تا 40 گیگاهرتزطراحی ترمینال فلای لید آن گزینه‌های نصب انعطاف‌پذیر و زوایای نصب قابل تنظیم را فراهم می‌کند و امکان موقعیت‌یابی دقیق را در ماژول‌های RF و مدارهای مایکروویو فراهم می‌کند. سلف مخروطی ارائه می دهدمقاومت DC کمو الفقابلیت جابجایی جریان تا 1200 میلی آمپر، با محدوده اندوکتانس از0.22μH تا 8.0μH.

محصول مطابقت دارداستانداردهای محیطی RoHS، بدون هالوژن و REACH، و ویژگی هایامتیاز MSL سطح 1. این به طور گسترده در شبکه های بایاس فوق گسترده، ماژول های RF و برنامه های کاربردی مدار مایکروویو استفاده می شود.

ویژگی ها

  • عملیات فوق پهن باند- 10 مگاهرتز تا 40 گیگاهرتز

  • ساختار مخروطی- ظرفیت انگلی را کاهش می دهد

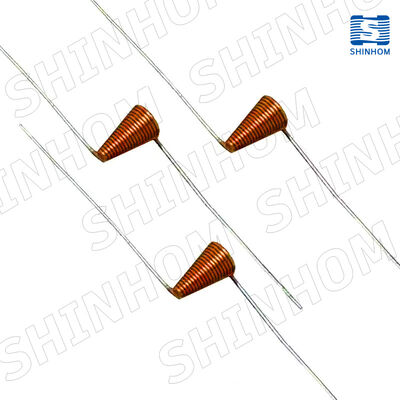

  • پرواز منجر می شود- نصب انعطاف پذیر، زاویه قابل تنظیم

  • DCR کم- تلفات فرکانس بالا را به حداقل می رساند

  • جریان بالا- حداکثر 1200 میلی آمپر Irms

  • محدوده اندوکتانس- 0.22µH تا 8.0µH

  • دمای عملیات گسترده-40 درجه سانتیگراد تا +125 درجه سانتیگراد

  • MSL سطح 1- عمر کف نامحدود

مشخصات الکتریکی (در دمای 25 درجه سانتیگراد)
شماره قطعه اندوکتانس (± 5%) حداکثر DCR (Ω) Irms (mA)
BC-R22J 0.22 میکروساعت 0.10 1200
BC-R53J 0.53 μH 0.15 1060
BC-1R2J 1.20 میکرو ساعت 1.05 270
BC-1R6J 1.65 میکروساعت 0.60 490
BC-2R3J 2.35 میکروساعت 1.61 270
BC-2R7J 2.75 میکروساعت 0.40 675
BC-6R3J 6.35 میکرو ساعت 0.92 480
BC-6R5J 6.50 میکرو ساعت 0.70 650
BC-8R0J 8.00 میکروساعت 3.39 230
اندوکتانس اندازه گیری شده در 10 مگاهرتز، 0.1 Vrms، 0 Adc. رتبه بندی Irms بر اساس افزایش دمای 40 درجه سانتی گراد از 25 درجه سانتی گراد محیط.

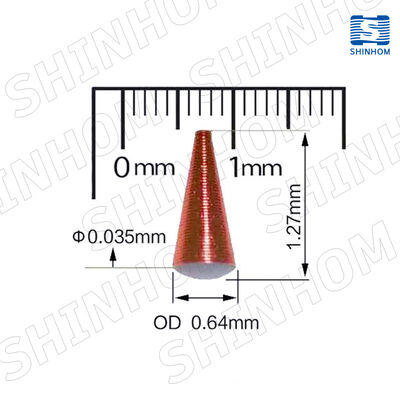

ابعاد مکانیکی (میلی متر)
شماره قطعه A (0.05±) حداکثر B حداکثر C D (0.25±) E (0.25±)
BC-R22J 0.20 1.45 3.51 4.216 2.54
BC-R53J 0.20 1.80 4.55 4.216 2.54
BC-1R2J 0.20 1.14 2.92 4.216 2.54
BC-1R6J 0.20 1.70 4.42 4.216 2.54
BC-2R3J 0.20 1.52 3.81 4.216 2.54
BC-2R7J 0.20 2.72 7.87 6.985 2.54
BC-6R3J 0.20 2.95 8.82 6.985 2.54
BC-6R5J 0.20 3.56 11.05 9.906 2.54
BC-8R0J 0.20 1.88 6.02 4.572 2.54
برنامه های کاربردی
  • شبکه های تعصب باند فوق العاده- مدارهای Bias-Tee باند پهن
  • ماژول های RF- ماژول های جلویی RF
  • مدارهای مایکروویو- پردازش سیگنال مایکروویو
  • ارتباطات نوری- ماژول های نوری پرسرعت
  • تست و اندازه گیری- تجهیزات تست باند پهن
  • سیستم های راداری- قسمت های جلویی رادار فرکانس بالا
سوالات متداول

س: سلف های مخروطی نسبت به سلف های سنتی چه مزایایی دارند؟

الف:ساختار مخروطی به طور موثر ظرفیت انگلی را کاهش می‌دهد و عملکرد اندوکتانس پایدار را در محدوده فرکانس فوق‌العاده وسیع (10 مگاهرتز تا 40 گیگاهرتز) ممکن می‌سازد، که دستیابی به آن با سلف‌های معمولی دشوار است.


س: مزایای طراحی مگس سرب چیست؟

الف:ساختار فلای لید گزینه‌های نصب انعطاف‌پذیر و زوایای نصب قابل تنظیم را فراهم می‌کند، و قرار دادن و لحیم کردن قطعه را در ماژول‌های RF با محدودیت فضا و مدارهای مایکروویو، به‌ویژه برای مونتاژ و تنظیم دستی آسان‌تر می‌کند.


س: این سلف از چه محدوده فرکانسی پشتیبانی می کند؟

الف:سری BC از محدوده فرکانس فوق العاده وسیع پشتیبانی می کند10 مگاهرتز تا 40 گیگاهرتز، برنامه های کاربردی از RF تا باندهای فرکانس مایکروویو را پوشش می دهد.
