LPM6030B سری SMD مولد قدرت محرک با 3.0mm Ultra-Low پروفایل، ارتفاع سیری جریان (39A) ، و Ultra-Low DCR برای مدار قدرت جریان بالا

5000
MOQ

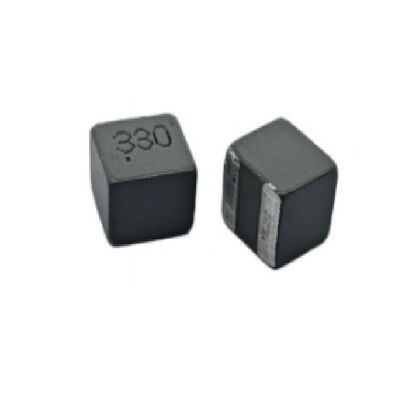

LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
برجسته کردن:

سلف قدرت 3.0 میلی متری SMD با مشخصات بسیار پایین,سلف قدرت قالب‌گیری شده با جریان اشباع بالا,القاگر DCR Dip Power Ultra-Low

,

High Saturation Current Molded Power Inductor

,

Ultra-Low DCR Dip Power Inductor
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS
شماره مدل: LPM6030B
سند: LPM6030B Series_.pdf
پرداخت
زمان تحویل: 2 تا 8 هفته
شرایط پرداخت: L/C، T/T
توضیحات محصول

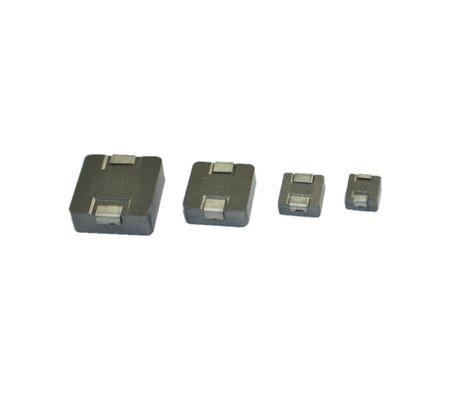

محرک های قدرت قالب SMD سری LPM6030B
طراحی شده برای مدارهای برق با فضای محدود و جریان بالا، سری LPM6030B نشان دهنده یک پیشرفت در تکنولوژی induktor با مشخصات پایین است، با ارتفاع بسیار باریک فقط 3.0mm.استفاده از هسته های پیشرفته پودر آهن کربونیل، این محرک های قدرت SMD عملکرد فوق العاده ای از جریان اشباع بالا را ارائه می دهند، با امتیازات تا 39A، اطمینان از عملکرد پایدار در شرایط بار سخت.DCR فوق العاده کمشون باعث ميشه از دست دادن هدايت به حداقل برسه، باعث می شود آنها برای طراحی های تبدیل قدرت با کارایی بالا و چگالی بالا در الکترونیک قابل حمل و فشرده ایده آل باشند.
ویژگی های کلیدی
  • محدوده نفوذ: 0.18μH تا 3.3μH (± 20% @ 0Adc)
  • جریان درجه حرارت (IDC): 8A تا 32A
  • جریان اشباع (Isat): 12.2A تا 39A
  • DCR (نوع): 1.59mΩ تا 19.92mΩ
  • فرکانس خود-رسونانت (نوع): 26MHz تا 141MHz
  • پروفایل بسیار پایین: 6.6mm x 6.4mm x 3.0mm
  • 100٪ بدون سرب و مطابق با RoHS
  • دمای کار: -40°C تا +165°C
مشخصات فنی
پارامتر محدوده/ارزش
محدوده نفوذ 0.18μH تا 3.3μH (± 20% @0Adc)
جریان درجه حرارت (IDC) 8A تا 32A
جریان اشباع (Isat) 12.2A تا 39A
DCR (معمولی) 1.59mΩ تا 19.92mΩ
فرکانس رزوناسیون خود 26MHz تا 141MHz
ابعاد 6.6mm x 6.4mm x 3.0mm
دمای کار -40°C تا +165°C
درخواست ها
  • کنورترهای جریان مستقیم/مستقیم با جریان بالا برای تحویل قدرت CPU و GPU در لپ تاپ ها و Ultrabook ها
  • ماژول های مدیریت برق (PMM) در گوشی های هوشمند، تبلت ها و صفحه نمایش LCD
  • منابع برق در هواپیما برای تجهیزات شبکه و ارتباطات
  • تبدیل کننده های نقطه بارگذاری (PoL) در سرورها و دستگاه های ذخیره سازی
  • الکترونیک مصرفی قابل حمل از جمله DSC ها، DVC ها و PDA ها
پرسش های مکرر
مزیت اصلی ارتفاع 3.0mm LPM6030B چیست؟
مشخصات بسیار پایین 3.0mm اجازه می دهد تا برای ادغام در دستگاه های بسیار نازک مدرن، مانند لپ تاپ های باریک و ماژول های فشرده، که در آن Z-height به شدت محدود است.
چگونه جریان اشباع بالا به تبدیل کننده های DC / DC کمک می کند؟
یک جریان اشباع بالا تضمین می کند که ایندوکتور در شرایط بار بالا، مانع از کاهش عملکرد و اطمینان از ولتاژ خروجی پایدار در برنامه های VRM CPU / GPU می شود.
آیا این محرک ها برای سوئیچ فرکانس بالا مناسب هستند؟
بله، با SRF معمولی تا 141MHz برای مدل های کم انژکتور، آنها برای استفاده در منابع برق مدرن با حالت سوئیچ فرکانس بالا پایدار هستند.
جریان درجه حرارت (IDC) نشان دهنده چیست؟
این جریان مستقیم است که باعث می شود دمای induktor حدود 40 ° C بالاتر از محیط اطراف افزایش یابد، که یک دستورالعمل برای مدیریت حرارتی در عملیات مداوم است.
