خانه /محصولات/جریان ترانسفورماتور فعلی/اندوکتور حالت مشترک با استانداردهای عایق بندی پایین DCR و UL برای فیلتر EMI

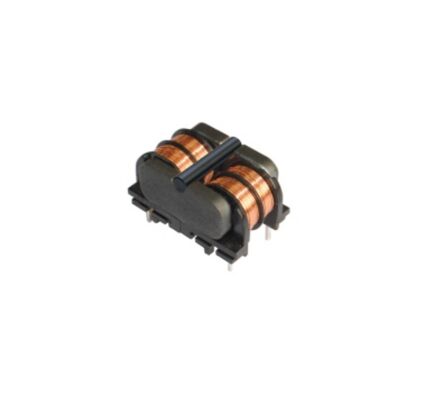

اندوکتور حالت مشترک با استانداردهای عایق بندی پایین DCR و UL برای فیلتر EMI

5000
MOQ
High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
برجسته کردن:

سلف حالت مشترک با اندوکتانس بالا,سلف حالت تفاضلی با DCR کم,سلف فیلتر EMI با استانداردهای عایق UL

,

Low DCR Differential Mode Inductor

,

UL Insulation Standards EMI Filter Inductor
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS
شماره مدل: LFUR17A
سند: LFUR17A_.pdf
پرداخت
زمان تحویل: 2 ~ 8weeks
شرایط پرداخت: L/C، T/T
توضیحات محصول
محرک های حالت متداول و متغیر با قابلیت اطمینان بالا برای فیلتر کردن سر و صدا خطوط برق
جزئیات محصول
درسری LFUR17Aیک خط با کارایی بالا ازمحرک های حالت مشترکومحرک های سرکوب حالت دیفرانسیل، طراحی شده برای ارائه کاهش صوتی استثنایی برای الکترونیک قدرت مدرن.فیلترهای EMI,فیلترهای RFIوفیلترهای سر و صدا خطوط برق با نفوذ بالا، این سری باعث بهینه سازی انندکتانس، DCR پایین و عملکرد قابل اعتماد در طرح های چیدمان PCB فشرده می شود.
طراحی شده برای ملاقاتاستانداردهای عایق ULو الزامات ایمنی روشنایی ایالات متحده، سری LFUR17A برای SMPS با کارایی بالا، رانندگان LED، CCFL backlighting، سیستم های قدرت غیرفعال و ابزارهای الکتریکی ایده آل است.این محرک ها ارائه می دهند متمایز حالت محرک عالی با مقاومت کم، که عملکرد پایدار را در محیط های سر و صدا و شرایط زمین نوسان پذیر فراهم می کند.
با مقادیر حثیت از3.3 mH تا 100 mH، DCR پایین تر از0.21 Ω، و رتبه های فعلی تا2.5 A، سری LFUR17A با حفظ ابعاد فشرده مناسب برای طرح های PCB متراکم، سرکوب EMI / RFI قوی را تضمین می کند.
ویژگی های کلیدی
  • طراحی شده برای برآورده کردن الزامات عایق UL
    اطمینان از ایمنی و قابلیت اطمینان برای برنامه های روشنایی و قدرت سخت.
  • سرکوب سر و صدا در حالت متداول و متغیر
    افزایش اثر فیلتر برای تداخل با فرکانس بالا و پایین.
  • مقاومت بالا با مقاومت کم
    برای فیلتر کردن سر و صدا خطوط برق با حداقل از دست دادن قدرت بهینه شده.
  • ردپای PCB فشرده
    طراحی فضای کارآمد مناسب برای منابع برق و سیستم های روشنایی با تراکم بالا.
  • عملکرد پایدار تحت فشار حرارتی
    دمای کار از-40°C تا +125°C.
  • استرای بالا (Lstray)
    از کاهش حالت دیفرانسیل پشتیبانی می کند.
  • طیف گسترده ای از برنامه های کاربردی
    ایده آل برای هر دو مصرف کننده و الکترونیک قدرت صنعتی.
مشخصات الکتریکی @ 25 °C
شماره بخش استحکام (mH) Lstray (μH) نوع DCR (Ω) حداکثر IDC (A) حداکثر
LFUR17A-332Y3.3900.212.50
LFUR17A-103Y104500.321.65
LFUR17A-153Y157950.521.32
LFUR17A-273Y2714800.950.92
LFUR17A-333Y3316801.010.88
LFUR17A-393Y3921001.600.85
LFUR17A-473Y4727001.670.75
LFUR17A-683Y6835002.380.62
LFUR17A-783Y7841002.570.58
LFUR17A-104Y10057703.870.50
اطلاعات فنی و ویژگی های فیزیکی
  • ابعاد:25.0 * 18.8 * 16.5 میلی متر (حداکثر)
  • طرح بندی پین:4-پین سوراخ عبور
  • طرح پد:بهینه سازی شده برای سولدر PCB پایدار
  • آزمون تحرک:10 کلو هرتز، 0.05 ولت (HP4284A)
  • شرایط آزمایش الکتریکی:25°C، 33٪ RH (مگر اینکه خلاف گفته شود)
  • حد افزایش دما:حداکثر 55 درجه سانتیگراد
  • دمای کار:-40°C تا +125°C
  • دمای محیط:-40°C تا +85°C
  • هی-پات:
    • 1500 VAC / 50 Hz / 1 mA / 2 s (طوفان به هسته)
    • 2500 VAC / 50 Hz / 3 mA / 2 s (از پیچ به پیچ)
  • طرح های سفارشی در دسترس است
درخواست ها
  • ابزار برق و تجهیزات صنعتی
    ثبات EMC را در محیط های پر سر و صدا افزایش می دهد.
  • سیستم های روشنایی LED و CCFL
    خنک کننده صدا قابل اعتماد برای مدارهای نورپردازی با فرکانس بالا
  • بالاست های الکترونیک
    تضمین عملکرد روشنایی پایدار و بدون فلک.
  • منابع برق غیرفعال
    ایده آل برای آداپتورها، شارژرها، SMPS و ماژول های قدرت فشرده.
  • دستگاه هایی با زمین گیری ناپایدار
    صداهای حالت مشترک و حالت فرقی را به طور موثر فیلتر می کند.
  • فیلتر کردن ورودی و خروجی خطوط برق
    کاهش انتشار گازهای گلخانه ای و بهبود انطباق با استانداردهای EMC
