خفه کننده حالت معمولی فشرده با 3.3 mH تا 100 mH محرک و 2.5 A ظرفیت کنترل پالس بالا

5000
MOQ

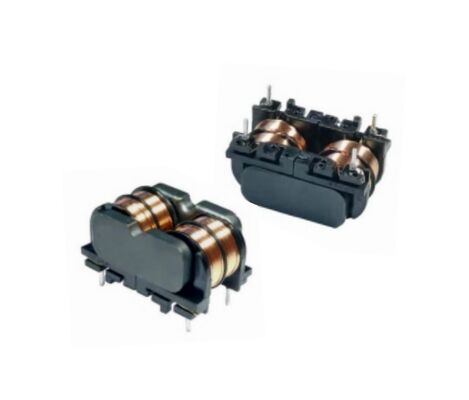

Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
برجسته کردن:

3.3 mH Compact Common Mode Choke: خفه شدن در حالت معمول,100 mH Compact Common Mode Choke: خفه شدن در حالت معمولی,2.5 یک خفه کننده کمکت حالت مشترک

,

100 mH Compact Common Mode Choke

,

2.5 A Compact Common Mode Choke
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS
شماره مدل: LFUR17
سند: LFUR17_-.pdf
پرداخت
زمان تحویل: 2 ~ 8weeks
شرایط پرداخت: L/C، T/T
توضیحات محصول
خفه کننده حالت مشترک کمکت با عملکرد بالا برای فیلتر کردن سر و صدا خطوط برق
درسری LFUR17یک خط با کارایی بالا ازخفه کننده های حالت معمولطراحی شده برای نسل بعدی الکترونیک قدرت که نیاز به کاهش صدا و استحکام پایدار دارد.فیلترهای EMI,فیلترهای RFIوفیلترهای سرکوب نویز LC، سری LFUR17 یک عامل فرم فشرده با عملکرد الکتریکی عالی برای طیف گسترده ای از منابع برق سوئیچ و دستگاه های الکترونیکی مصرفی ارائه می دهد.
طراحی شده با مواد هسته مغناطیسی بهینه، سری LFUR17 ارائه می دهداستحکام بالا با مقاومت کم، اجازه می دهد تا بهبود بهره وری فیلتر بدون از دست دادن قدرت بیش از حد. اجزای پشتیبانی از توانایی کنترل پالس بالا و دارای یک صنعت پیشرو نسبت حثیت / جریان،اطمینان از سرکوب قابل اعتماد سر و صدای حالت مشترک در طیف فرکانسی گسترده.
اين خفه کننده ها برايسولدر کردن موج، ارائه آسان مونتاژ و ثبات حرارتی ثابت. با گزینه های حثیت از3.3 mH تا 100 mH، DCR پایین، و IDC رتبه بندی تا2.5 A، سری LFUR17 عملکرد فوق العاده ای را برای تبدیل کننده های AC / DC، بالاست های LED، شارژرها، آداپتورها و سایر سیستم های قدرت سوئیچینگ فشرده ارائه می دهد.
ویژگی های کلیدی
  • استحکام بالا و DCR پایینتضمین کاهش صدای قوی در حالی که به حداقل رساندن از دست دادن قدرت در مدار های سوئیچ.
  • قابلیت کنترل پالس بالامناسب برای کنورترهای قدرت که در شرایط بار دینامیکی کار می کنند.
  • برای سرکوب سر و صدا LC بهینه شده استبدون مشکل در فیلترهای EMI و RFI برای عملکرد برتر EMC کار می کند.
  • نسبت محکمی/جریان پیشرو در صنعتویژگی های مقاومت پایدار در طیف فرکانس باند گسترده.
  • ساختار فشرده و دوستدار SMDبرای جوش موج و مونتاژ خودکار حجم بالا طراحی شده است.
  • عملکرد قابل اطمینان در دمایدمای کار: -40°C تا +85°C توصیه می شود دمای هسته در بدترین شرایط از 125°C بیشتر نباشد.
مشخصات الکتریکی (25 °C)
شماره بخش استحکام (mH) DCR Max (mΩ) IDC Max (A) حالت آزمایش
LFUR17-332Y 3.3 mH 120 mΩ 2.5 A ۱ کیلو هرتز، ۰.۲۵ ولت
LFUR17-103Y 10 mH 312 mΩ 1.65 A ۱ کیلو هرتز، ۰.۲۵ ولت
LFUR17-153Y 15 mH 520 mΩ 1.32A ۱ کیلو هرتز، ۰.۲۵ ولت
LFUR17-273Y ۲۷ mH 1000 mΩ 0.92A ۱ کیلو هرتز، ۰.۲۵ ولت
LFUR17-393Y ۳۹ mH 1450 mΩ 0.85 A ۱ کیلو هرتز، ۰.۲۵ ولت
LFUR17-473Y ۴۷ mH 1650 mΩ 0.75A ۱ کیلو هرتز، ۰.۲۵ ولت
LFUR17-683Y 68 mH 1950 mΩ 0.62A ۱ کیلو هرتز، ۰.۲۵ ولت
LFUR17-783Y ۷۸ میلی وات 2500 mΩ 0.58A ۱ کیلو هرتز، ۰.۲۵ ولت
LFUR17-104Y 100 mH ۳۵۰۰ mΩ 0.45A ۱ کیلو هرتز، ۰.۲۵ ولت
ویژگی های فنی و فیزیکی
  • ابعاد: 25.0 × 18.8 × 13.5 میلی متر (پکیج معمولی)
  • شرایط آزمایش: 1 kHz، 0.25 V (استاندارد HP4284A)
  • ولتاژ مقاوم دی الکتریک: 1500 VAC (50/60 Hz، 3 mA، 2 ثانیه، پیچیدن به هسته) 2500 VAC (50/60 Hz، 3 mA، 2 ثانیه، پیچیدن به پیچیدن)
  • دمای کار: -40°C تا +85°C
  • دمای نگهداری: -20°C تا +60°C
  • طراحی خاص مشتری در دسترس است
مقاومت حالت مشترک
منحنی های پاسخ فرکانس برای سری LFUR17 نشان دهنده اوج مقاومت قوی مناسب برای سرکوب سر و صدا در0.1 مگاهرتز - 10 مگاهرتزمحدوده، ایده آل برای تغییر منابع برق و انطباق EMC.
