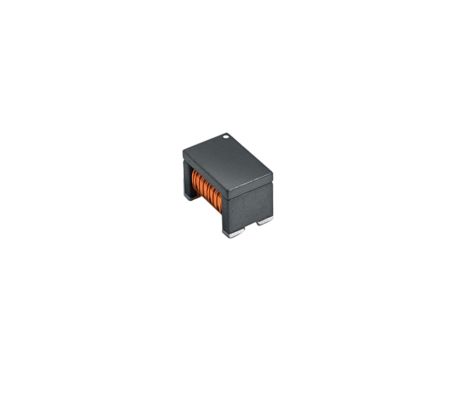

ترانسفورماتور نیم پل با ایزولاسیون 4000VDC و ظرفیت خازنی کم بین سیم‌پیچی‌ها، درجه AEC-Q200، مهندسی شده برای سیستم‌های قدرت خودروهای الکتریکی

5000
MOQ
4000VDC Isolation and Low Interwinding Capacitance Half Bridge Transformer AEC-Q200 Grade Engineered for EV Power Systems
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
برجسته کردن:

ترانسفورماتور نیم پل با ایزولاسیون 4000VDC,ترانسفورماتور نیم پل برای سیستم‌های قدرت خودروهای الکتریکی,ترانسفورماتور نیم پل AEC-Q200

,

EV Power Systems Half Bridge Transformer

,

AEC-Q200 Half Bridge Transformer
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS
شماره مدل: gtx7045
سند: GTX7045_.pdf
پرداخت
زمان تحویل: 2 ~ 8weeks
شرایط پرداخت: L/C، T/T
توضیحات محصول
ترانسفورماتورهای نیمه پل با عملکرد بالا برای سیستم های برق خودرو
طرح های قدرت خودروهای الکتریکی و هیبریدی (EV / HEV) خود را با GTX7045 سری ازترانسفورماتورهای نیمه پل LLCبراي عملکرد برتر در محیط هاي سخت خودروي طراحی شدهاین ترانسفورماتورها دارای ظرفیت متقابل بسیار کم برای به حداقل رساندن EMI و دستیابی به ایمنی موقت حالت مشترک بالا هستند. به عنوان یک مرد قویترانسفورماتور خودروراه حل، آن را با استانداردهای درجه AEC-Q200 و ارائه 4000VDC جداسازی، اطمینان از قابلیت اطمینان و ایمنی بی نظیر برای شارژر های درون (OBC) و اینورترهای کشش.تولید شده با فرآیندهای بسیار خودکار، سری GTX7045 تبدیل قدرت با کیفیت بالا و مقرون به صرفه را برای نسل بعدی تحرک الکتریکی ارائه می دهد.
ویژگی های کلیدی
  • برای عالی بودن خودرو بهینه شده:ایده آل برای کاربردهای EV / HEV، از جمله OBC و اینورترهای کشش، مطابق با استانداردهای عملیاتی AEC-Q200 (-40 °C تا + 125 °C).
  • تماميت سيگنال بهبود يافته:ظرفیت کم پیچیدگی انتشارات EMI را به حداقل می رساند و ایمنی موقت حالت مشترک را برای عملکرد تمیزتر و پایدارتر فراهم می کند.
  • جداسازی و ایمنی قوی:گواهی شده با انزوا 4000VDC (2800 Vrms) بین پیچ های اولیه و ثانویه، اطمینان از ایمنی و قابلیت اطمینان سیستم.
  • قابلیت اطمینان و کیفیت بالا:با استفاده از فرآیندهای بسیار خودکار با مواد هسته ای فرایت ساخته شده است، تضمین عملکرد ثابت و مطابقت RoHS.
  • گزینه های طراحی انعطاف پذیر:این سری دارای نسبت چرخش متعدد و مقادیر جلب (به عنوان مثال GTX7045-121DRC با 1.5(۱ نسبت) برای مناسب بودن انواع مختلفترانسفورماتور نیمه پلتوپولوژی ها
مشخصات (نمونه های سری GTX7045)
شماره بخش نسبت چرخش Pri محرک (uH) ± 30% محرک نشت (uH) ±20٪ DCR Max (Ω) Irms (mA)
GTX7045-750ARC 1:1 75 8.5 0.35 730
GTX7045-101ARC 1:1 100 9.5 0.40 680
GTX7045-121DRC 1.5:1 120 12.5 0.42 (پری) 660
GTX7045-131BRC 2.5:1 130 15 0.44 (پری) 660
GTX7045-141CRC 2.0:1 140 15 0.45 (پری) 640
حثیت و حثیت نشت:اندازه گیری شده در 100kHz، 0.1 Vrms.
عایق بندی:4000 VDC / 2800 Vrms برای 1 دقیقه.
دمای کار:-40 درجه سانتیگراد تا +125 درجه سانتیگراد
درخواست ها
  • تبدیل قدرت EV/HEV:استفاده اصلی در شارژرهای سوار (OBC) و اینورترهای کششی.
  • منابع برق صنعتی:کنورترهای DC-DC با کارایی بالا و منزوی در محیط های سخت.
  • تامین کننده خدمات مخابراتی و سرور:فراهم کردن تحول قدرت پایدار و قابل اعتماد در زیرساخت های شبکه.
  • سیستم های انرژی تجدید پذیر:در مراحل اینورتر برای تبدیل انرژی خورشیدی و بادی استفاده می شود.
