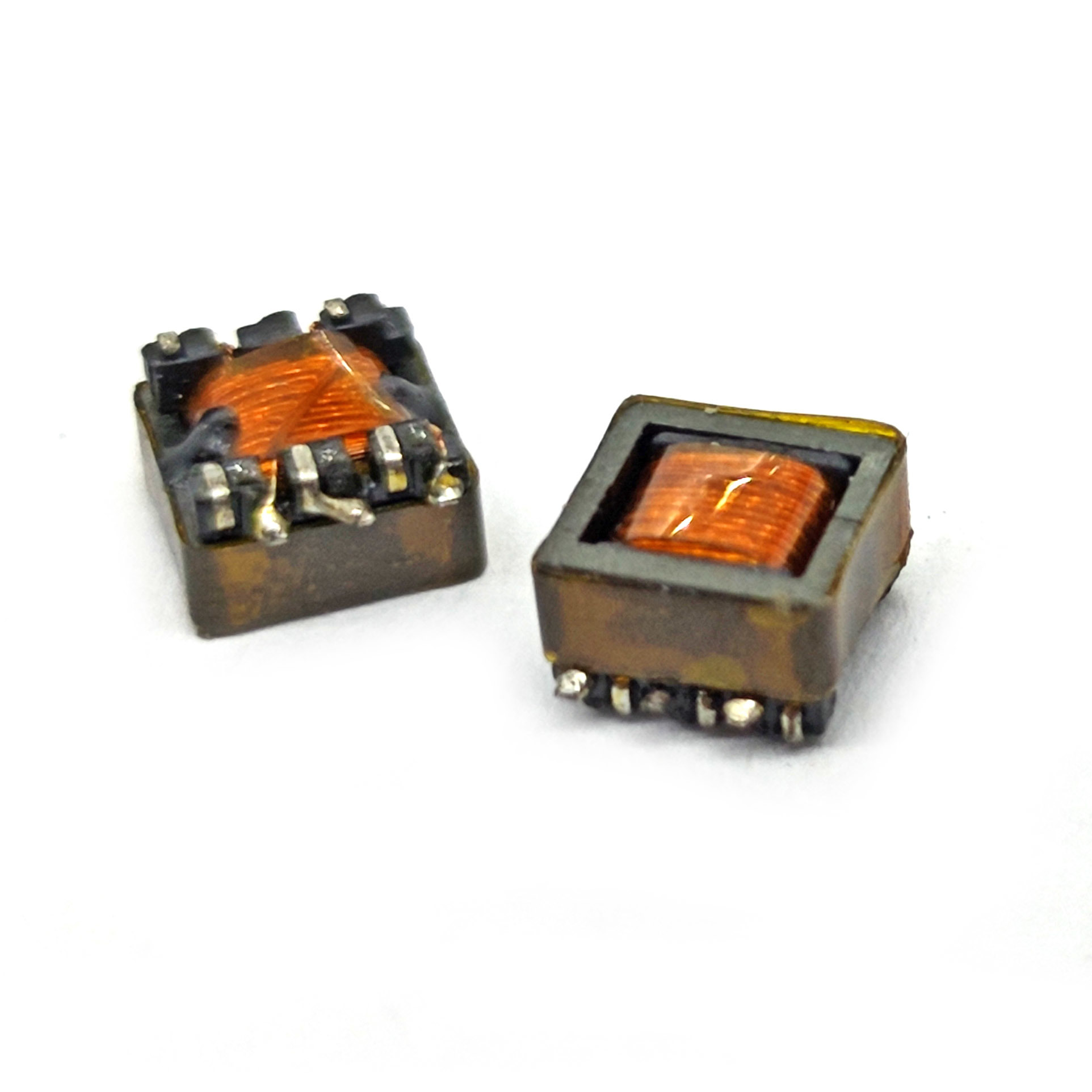

ترانسفورماتور فلاش با دقت بالا برای سیستم های روشنایی پالس

6000
MOQ
OEM High Accuracy Flash Trigger Transformer for Pulsed-Ignition Systems
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
فرکانس عملیاتی: 1kHz (فرکانس تست القایی)
عایق بندی: جداسازی تقویت شده 0.5 کیلو ولت AC (PRI-SEC/COIL-CORE)
دمای ذخیره سازی: -40 ℃ تا +125 ℃ (محیط غیرقانونی)
مواد اصلی: Ferrite Eec6.2 K2.3p
دمای کار: -40 ℃ تا +130 ℃ (عملکرد بار کامل)
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS
شماره مدل: Steec6.2
سند: STEEc.pdf
پرداخت
زمان تحویل: 2 ~ 8 هفته
شرایط پرداخت: T/T، L/C
توضیحات محصول

طراحی شده برای راه حل های قدرت فشرده در حالت سوئیچ، سری STEEC6.2 از هسته های فرایت EEC6.2 با سیم های فینولیک گواهینامه UL استفاده می کند.این سیستم ±15٪ ثبات استحکام و عایق تقویت شده را ارائه می دهد (0.5kV AC). با استفاده از نوار دمای بالا # 1218 و پوشش ورنیک ، در دمای محیط 130 درجه سانتیگراد به طور قابل اعتماد کار می کند. ایده آل برای کاربردهای صنعتی و مصرفی محدود فضا.


پارامترهای الکتریکی

مدل مقاومت (L6-4) نفوذ (L3-1) DCR (R6-4) DCR (R3-1) تست هایپات (PRI-SEC/COIL-CORE)
استیک6.2-001 830μH ±15٪ 5.3μH ±15٪ ≤11.0Ω ≤200mΩ 0.5kV AC، 50Hz، 2mA، 1s
استیک6.2-002 830μH ±15٪ 20μH ±15٪ ≤11.0Ω ≤450mΩ 0.5kV AC، 50Hz، 2mA، 1s
*شرایط آزمایش: 1kHz، 0.25V برای محرک؛ EPE 7112 برای Hi-Pot*

فهرست مواد

  • بوبین: فینولیک T375J (UL 594VΦ، 130°C)

  • هسته: EEC6.2 K2.3P فرایت

  • سیم: پلی اورتان GRD2/GRD3 (180°C)

  • نوار: #1218 (180°C)

  • لاک: T42604 (130°C)


درخواست ها
سیستم های برق صنعتی:

  • مبدل های DC/DC جدا شده ≤20W

  • ماژول های قدرت کمکی برای PLC ها

الکترونیک مصرفی:

  • واحدهای روشنایی LED درایور

  • مدارهای بازخورد شارژر USB-C

طرح های حیاتی برای ایمنی:

  • جداسازی تقویت شده برای منابع برق پزشکی

  • تنظیم ولتاژ صفحه کنترل HVAC
