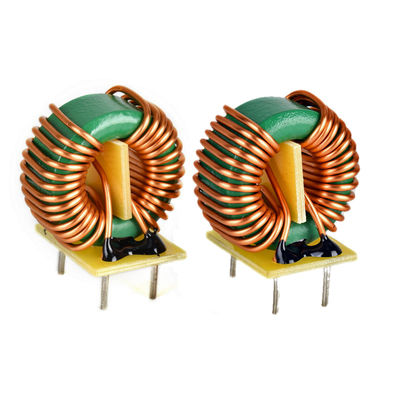

فیلتر DC 500V EMI حالت معمولی چوک برای تجهیزات الکترونیکی

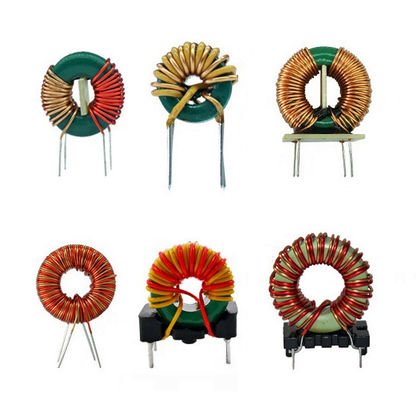

سلف حالت مشترک، کویل های خفه کننده حالت معمول حلقوی، فیلتر EMI

سلف حالت مشترک، همچنین به عنوان Choke حالت مشترک شناخته می شود، معمولاً برای فیلتر کردن سیگنال های EMI حالت مشترک در منابع تغذیه سوئیچینگ رایانه ها استفاده می شود.در طراحی کارت برد، سلف حالت مشترک نیز نقش فیلتر EMI را ایفا می کند که برای سرکوب موج الکترومغناطیسی ساطع شده از خط سیگنال پرسرعت استفاده می شود.
سلف های حلقوی دارای مزایای متعددی نسبت به سایر انواع سلف هستند

مشخصات فنی:

• ولتاژ نامی: AC/DC 230V
• تحمل سطح ولتاژ: AC 2KV، 1 دقیقه
• مقاومت عایق: DC 500 ولت، 100 اهم، حداقل
• سطح عایق: B (130 ℃)
• محدوده دمای عملیاتی: -25 - 85 ℃
• حداقل محدوده اندوکتانس: 4.7uH-20mH 1kHz
• محدوده جریان نامی: 0.2-30A

امکانات:

• فرکانس بالا و تلفات کم
• سلف حلقوی
• برای سرکوبگر EMI عالی
• پروفایل کوچک
• جریان بزرگ
• مقاومت کم
• MPP، hi-flux، sendust/RF carbonyl و هسته قدرت آهن
• SMT و مشخصات کم در دسترس است
• نسخه های سازگار با RoHS (بدون سرب) موجود است
• مشخصه فرکانس خوب

کاربرد:

• به طور گسترده در تامین کنندگان مختلف برق سوئیچینگ و تجهیزات الکترونیکی فرکانس بالا استفاده می شود
• فیلتر خط برق، EMI/RFI برای منابع تغذیه حالت سوئیچ

یادداشت ها: سفارشی در دسترس است
