Name: 100 مگاهرتز القایی کویل SMD Choke برای کنترل کننده های سوئیچینگ DC
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: سری CM02
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

فراوانی آزمون: 100 مگاهرتز

نصب و راه اندازی: SMT

امپدانس: 500Ω تا 1000Ω

کاربرد: سوئیچینگ منابع تغذیه و مبدل های خورشیدی

دمای کارکرد: -40 ℃ تا + 105

دمای ذخیره سازی: -40 ℃ تا + 105

برجسته کردن:

سلف کویل SMD Choke

سلف Chok Coil 100 مگاهرتز

کنترل کننده های سوئیچ DC حالت مشترک Choke

اطلاعات اولیه

محل منبع: چین

نام تجاری: Shinhom

گواهی: RoHS

شماره مدل: سری CM02

پرداخت

جزئیات بسته بندی: کارتن

زمان تحویل: هفته 4 ~ 8

شرایط پرداخت: T / T

قابلیت ارائه: 1000000 / ماه

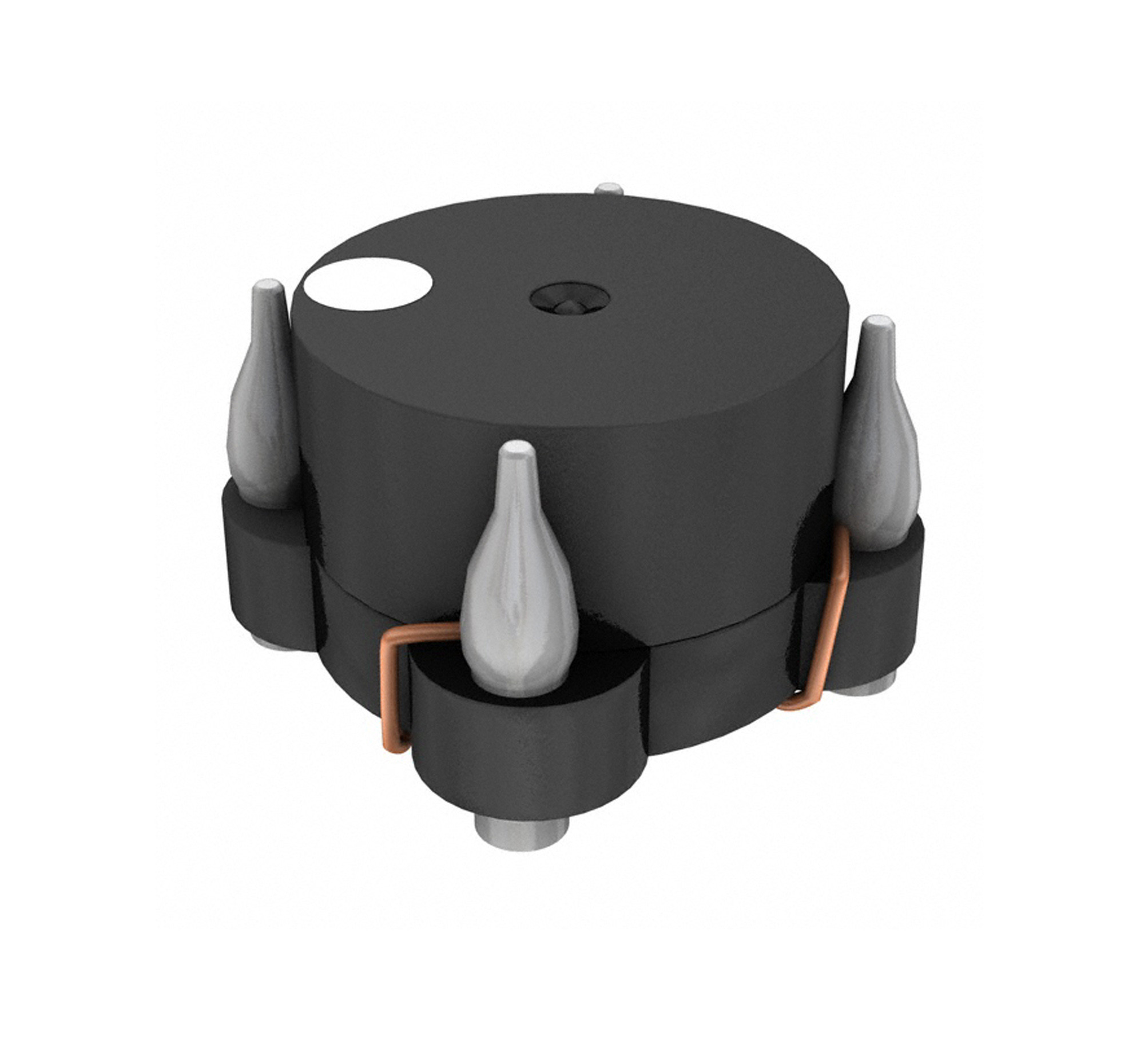

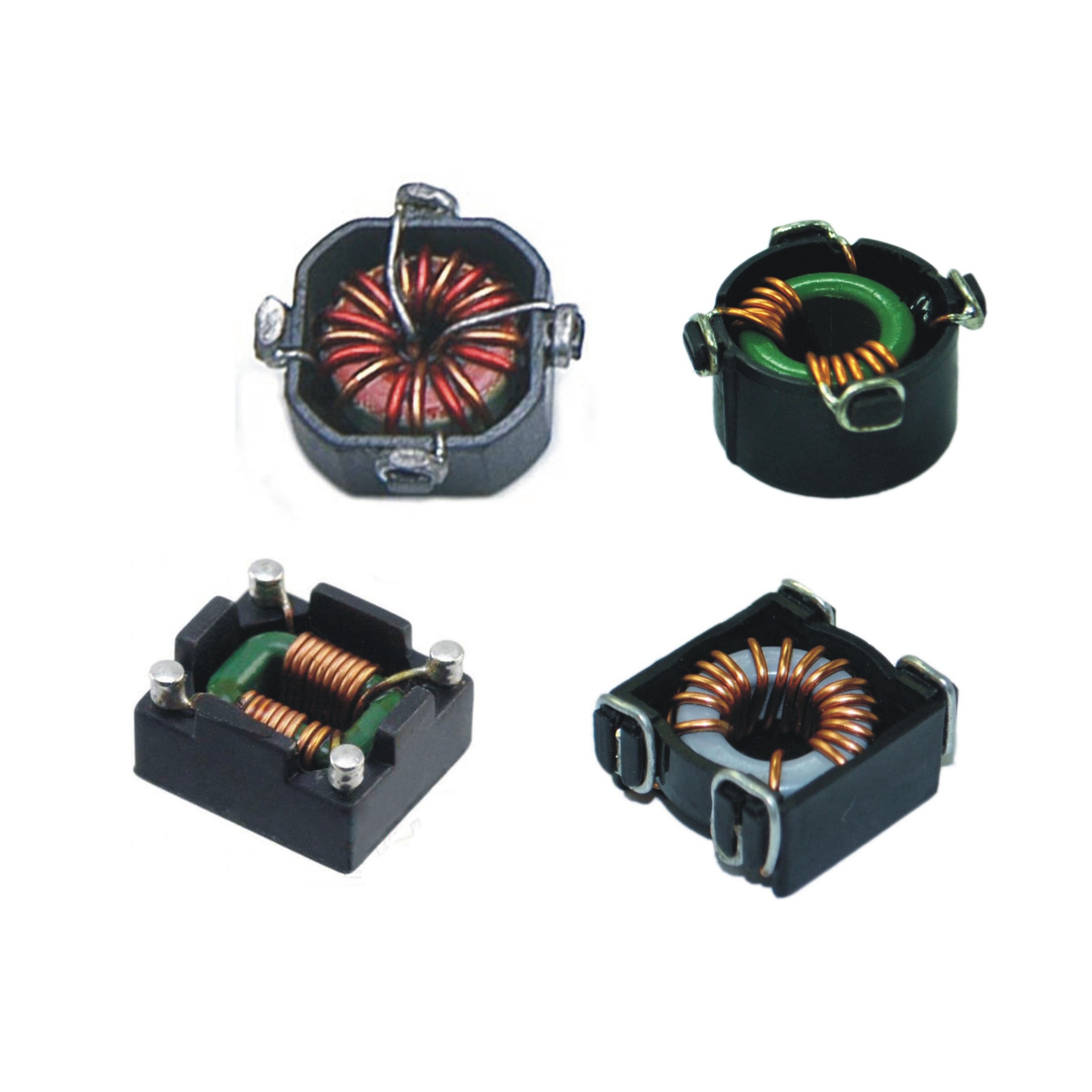

گالری

100 مگاهرتز القایی کویل SMD Choke برای کنترل کننده های سوئیچینگ DC

توضیحات محصول

چوک حالت مشترک SMD ، سلف حالت مشترک

چوک حالت معمول (CM) ، که در آن دو سیم پیچ بر روی یک هسته قرار گرفته است ، برای سرکوب تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) از خطوط منبع تغذیه و جلوگیری از سو mal عملکرد دستگاه الکترونیکی قدرت مفید است.جریان های دیفرانسیل (برابر اما مخالف) را عبور می دهد ، در حالی که جریان های حالت معمول را مسدود می کند. شار مغناطیسی تولید شده توسط جریان های حالت دیفرانسیل (DM) در هسته تمایل به لغو یکدیگر دارند زیرا سیم پیچ ها منفی هستند.بنابراین ، چوک اندوکتانس یا امپدانس کمی به جریان های DM ارائه می دهد.به طور معمول این بدان معنی است که هسته برای جریان های بزرگ DM اشباع نمی شود و بیشترین میزان جریان در عوض با اثر گرمایش مقاومت سیم پیچ تعیین می شود.جریان های CM ، به دلیل القا combined ترکیبی سیم پیچ های اتصال مثبت ، امپدانس بالایی را مشاهده می کنند.

از چوک های CM معمولاً در کاربردهای صنعتی ، الکتریکی و مخابراتی برای حذف یا کاهش سر و صدا و تداخل الکترومغناطیسی مربوطه استفاده می شود.

مورد	مقدار
شماره مدل	CM02-102
نوع	خفگی حالت مشترک
کاربرد	کنترل کننده های سوئیچینگ DC / DC
دمای کار	-40 ° C ~ 125 ° C
نوع بسته بندی	SMD / SMT
مقاومت	1000Ω
القا	11 ساعت
نوع نصب	SMD / SMT
بسته بندی / مورد	ساخت هسته SMD فریت
اندازه / ابعاد	9.5 * 8.3 * 5.3 میلی متر
محافظ	به صورت مغناطیسی محافظت می شود.
ماده - هسته	ساخت هسته فریت.

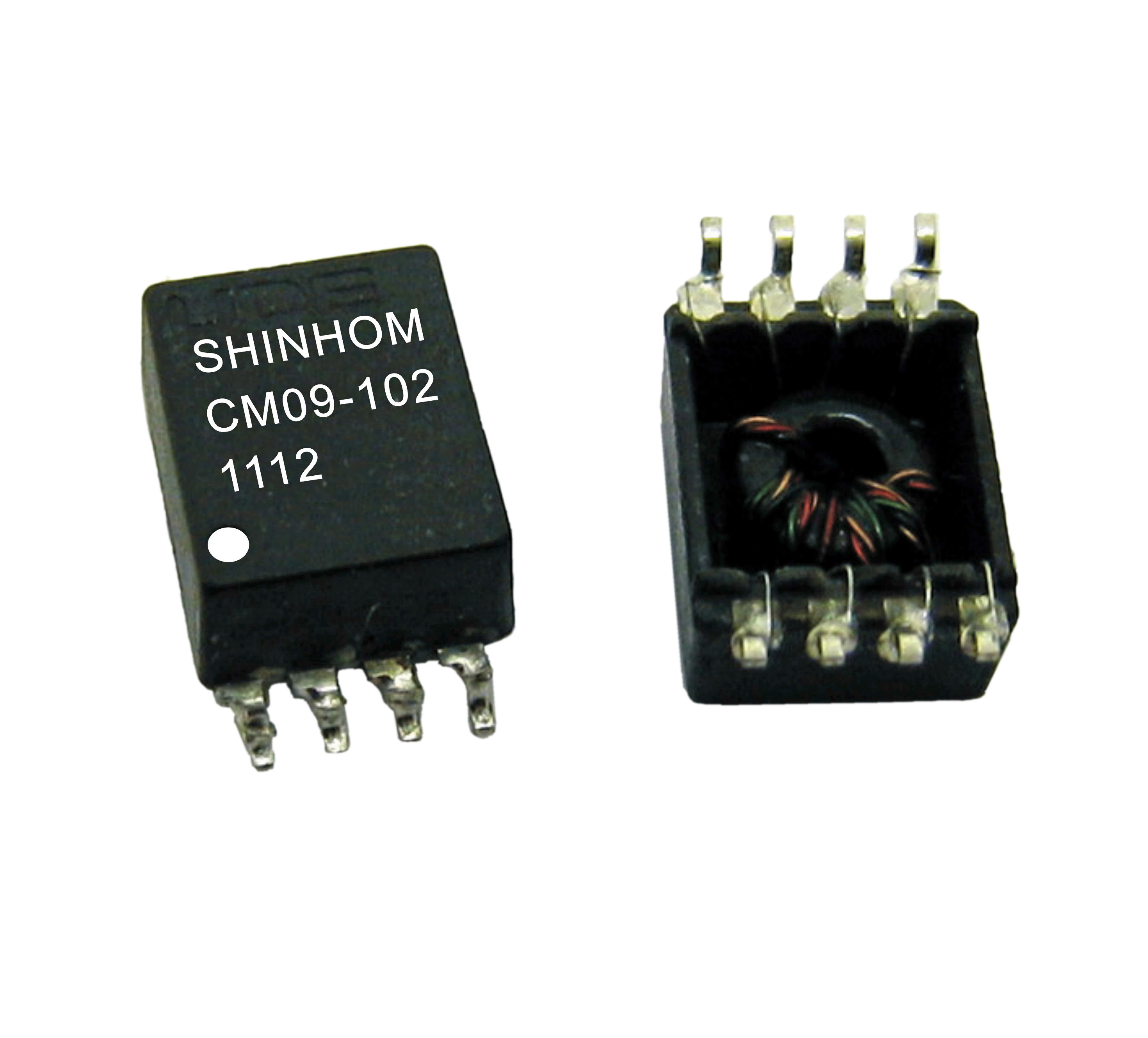

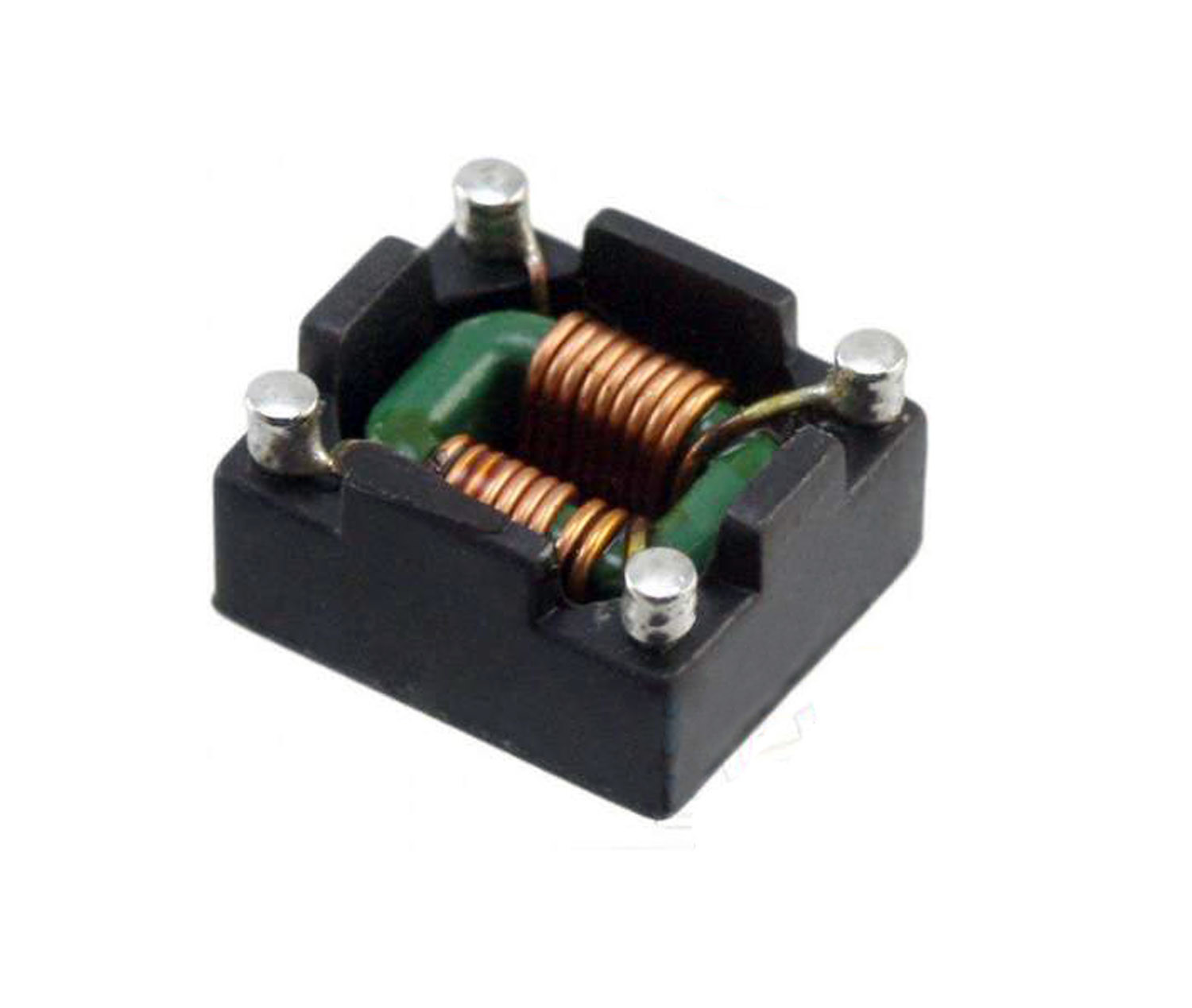

100 مگاهرتز القایی کویل SMD Choke برای کنترل کننده های سوئیچینگ DC 0

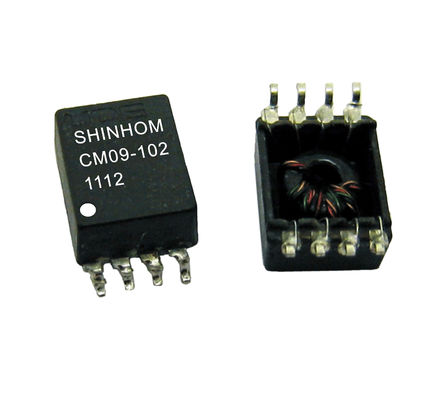

100 مگاهرتز القایی کویل SMD Choke برای کنترل کننده های سوئیچینگ DC 1

توجه: مشخصات محصول را می توان سفارشی کرد.
