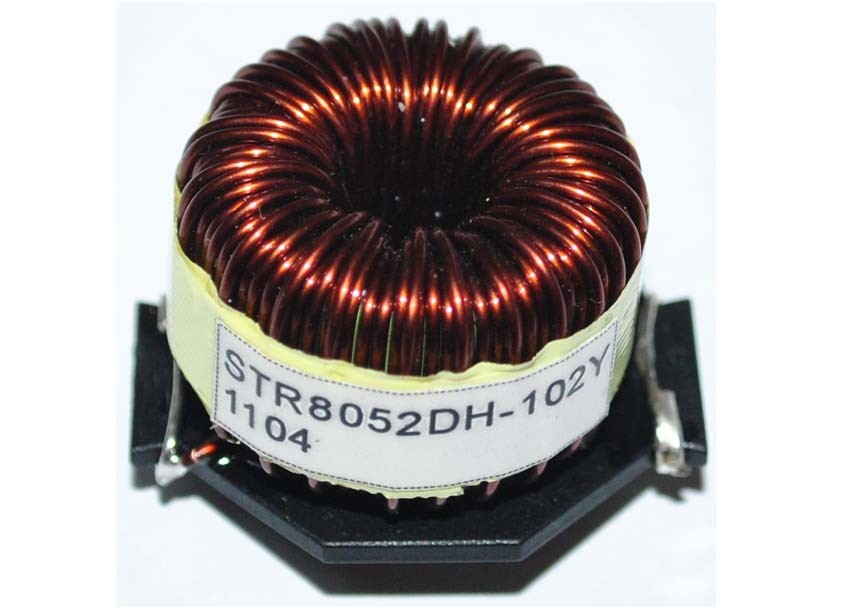

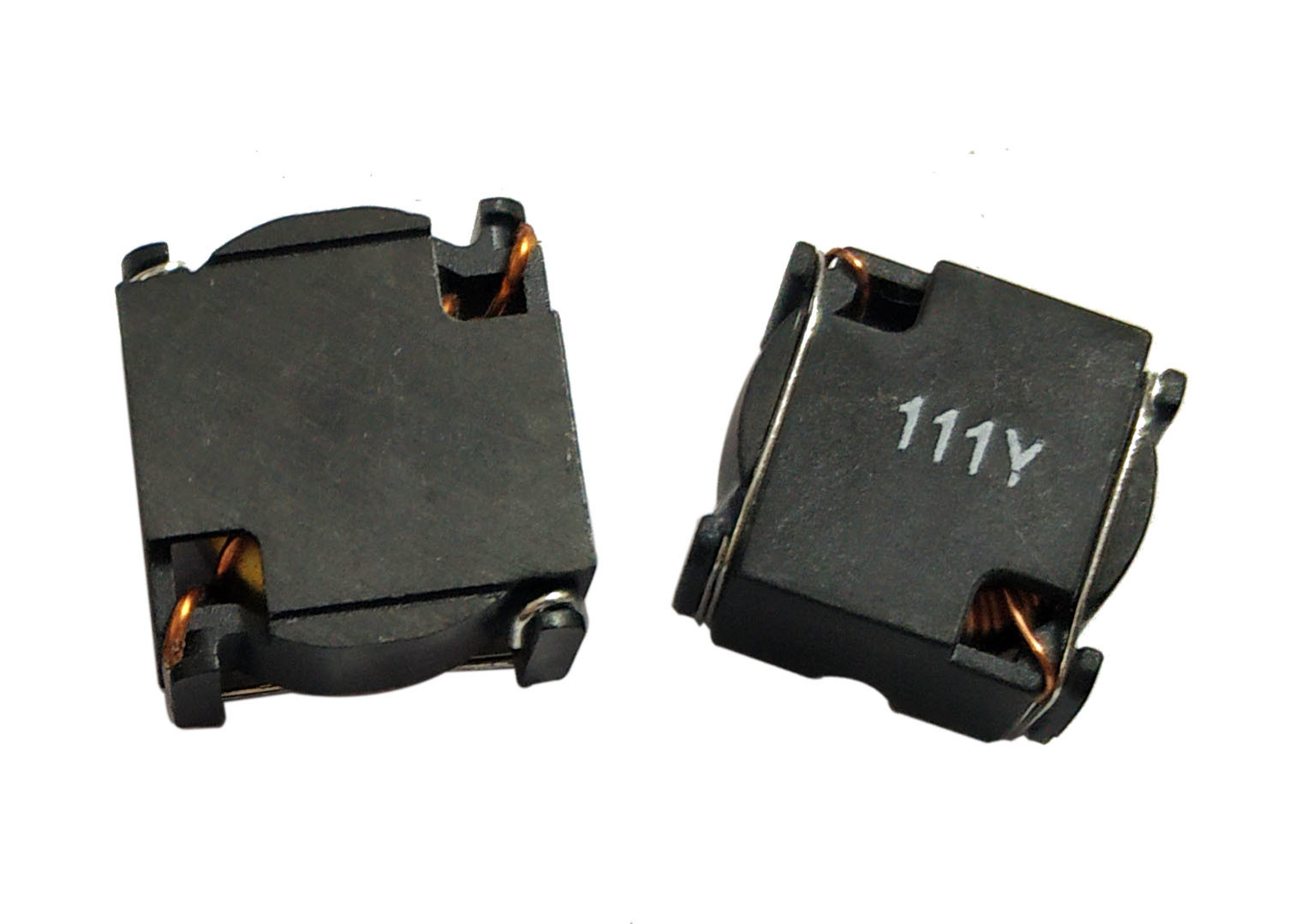

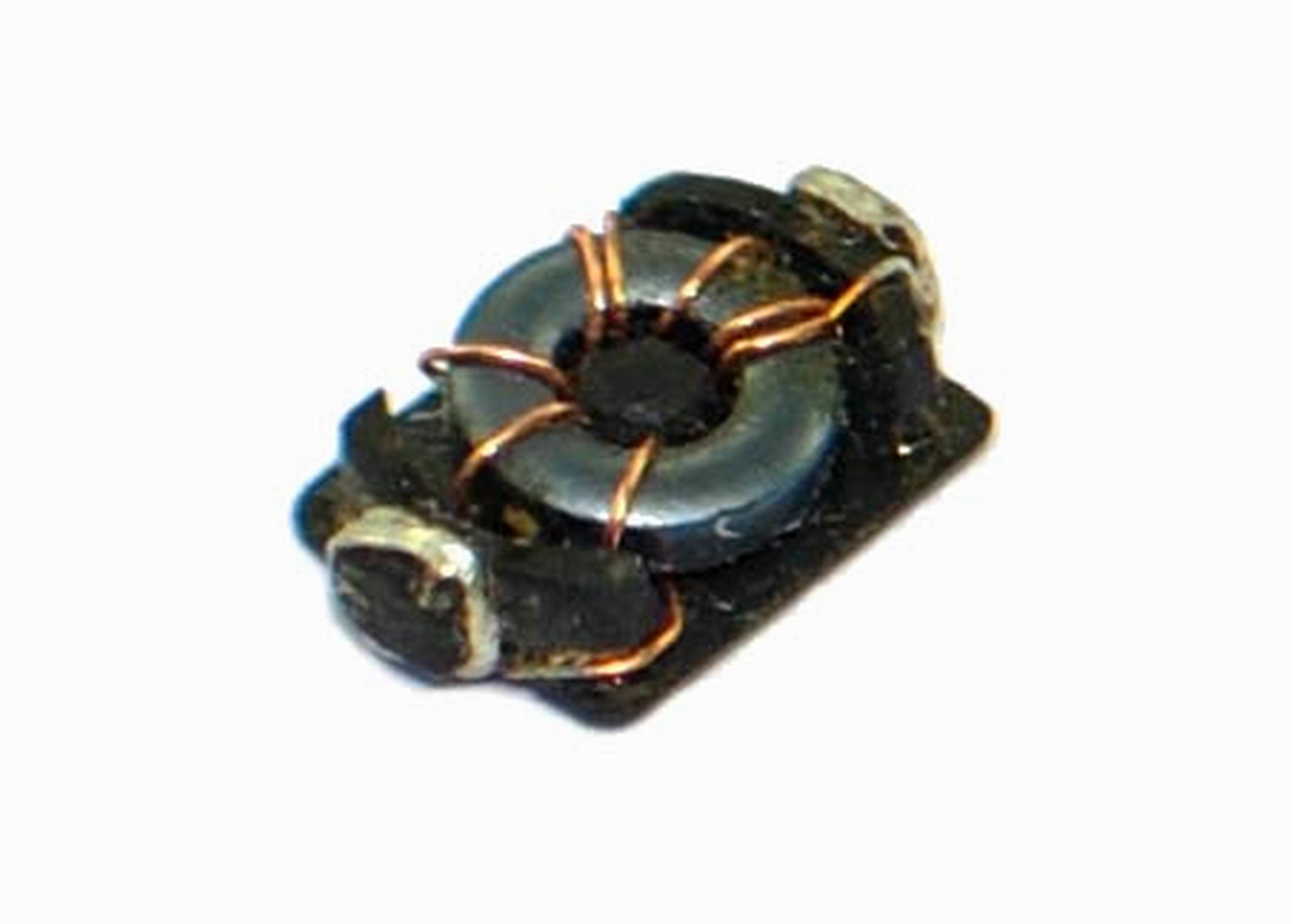

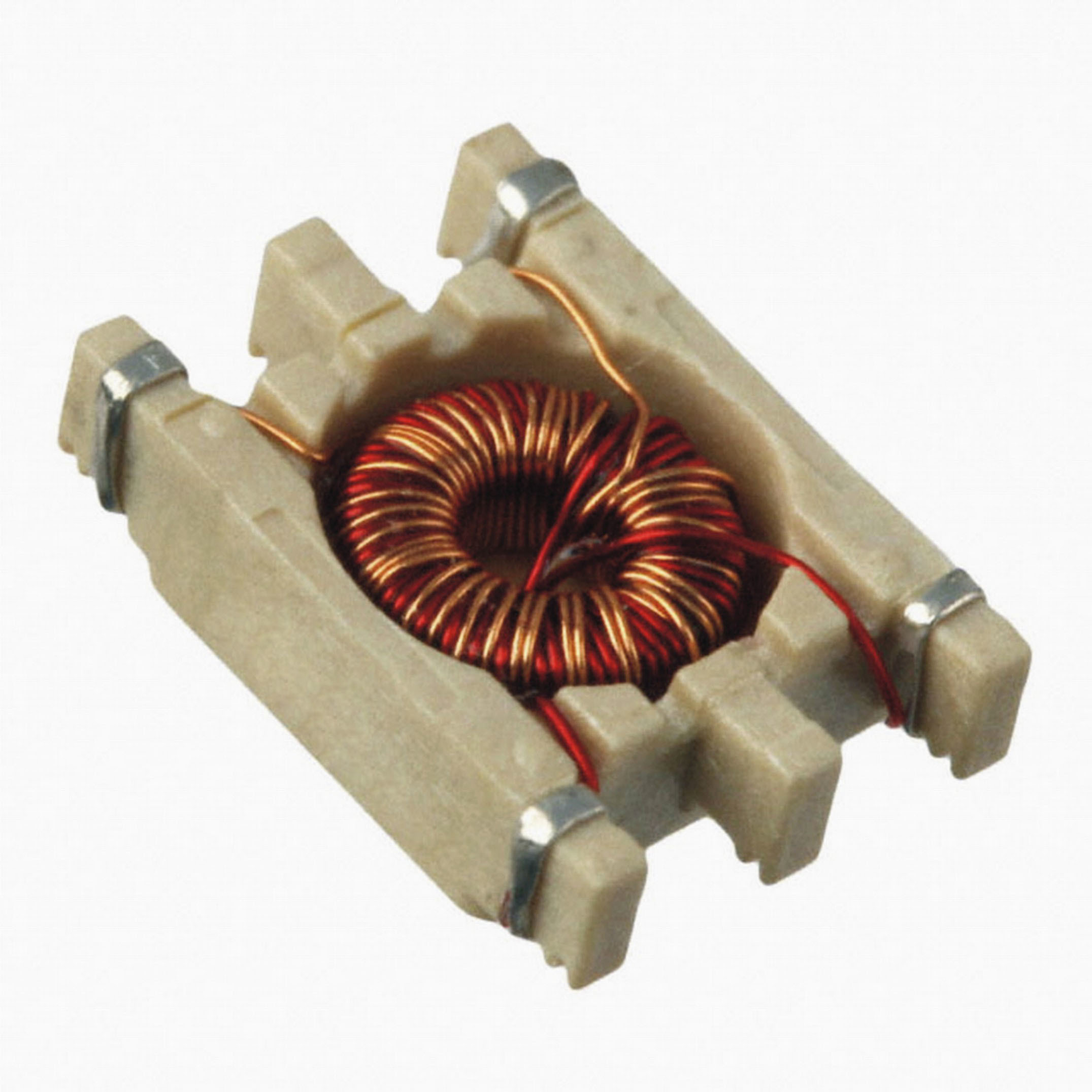

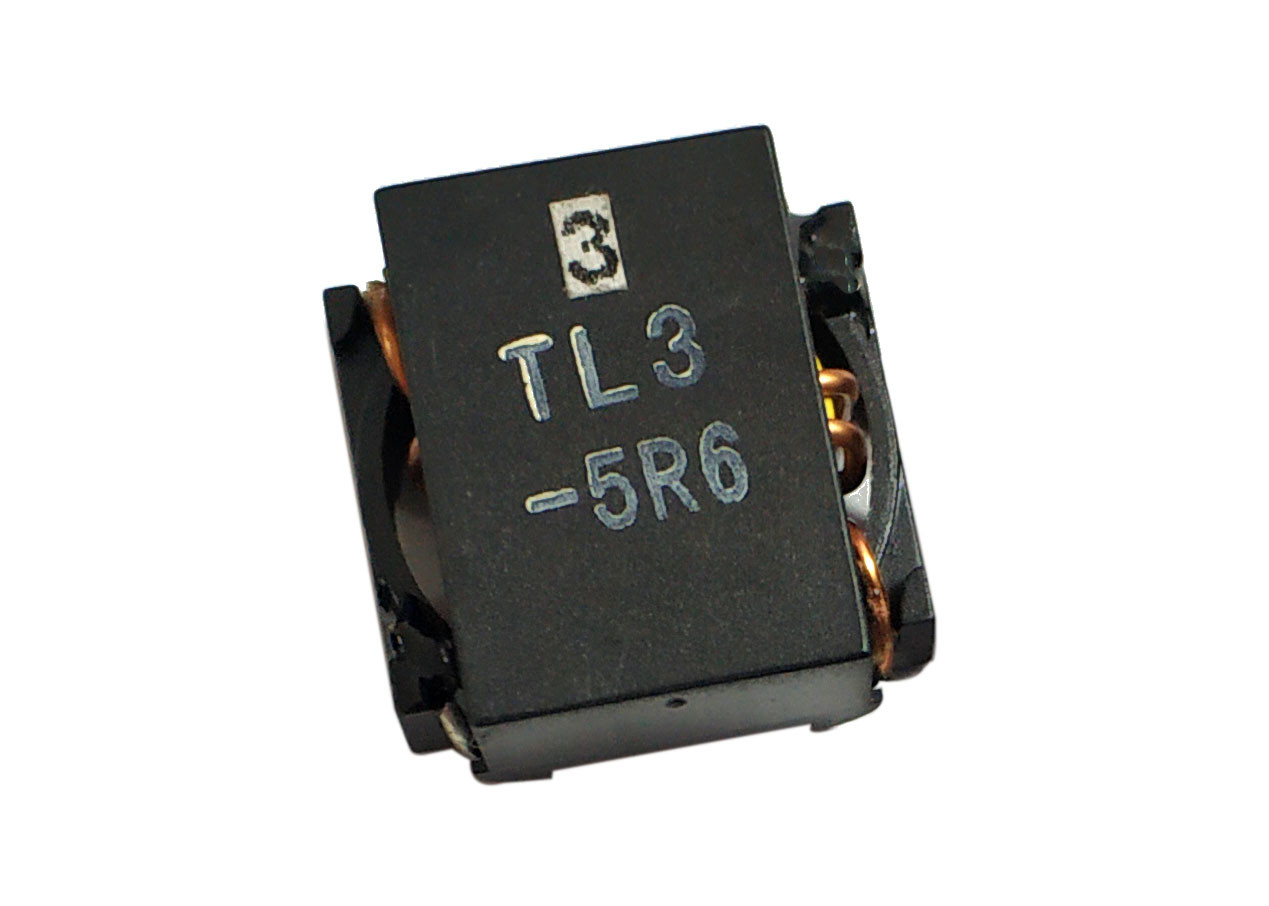

100KHz Toroidal Surface Mount Inductor SMT نصب

سیم پیچهای چوکی SMD ، سلفهای توروئیدی ، سلف سوارکاری سطح

معرفی:

• به طور کلی ، یک سلف / ترانسفورماتور توروئیکی جمع و جورتر از هسته های شکل دیگر است زیرا آنها از مواد کمتری ساخته شده اند و شامل واشر ، مهره ها و پیچ و مهره های مرکزی هستند و در نتیجه 50٪ وزن سبک تر می شود.این امر خصوصاً در مورد دستگاههای برقی بیشتر است.
• از آنجا که توروید یک هسته حلقه بسته است ، دارای یک میدان مغناطیسی بالاتر و در نتیجه القا induc و فاکتور Q بالاتر از یک سلف با همان مقدار با یک هسته مستقیم (سیم پیچ های برقی) است.این بدان دلیل است که بیشتر میدان مغناطیسی در هسته قرار دارد.برای مقایسه ، با یک سلف با یک هسته مستقیم ، میدان مغناطیسی خارج شده از یک انتهای هسته دارای یک مسیر طولانی از هوا برای ورود به انتهای دیگر است.
• بعلاوه ، از آنجا که سیم پیچ ها نسبتاً کوتاه هستند و در یک میدان مغناطیسی بسته پیچیده می شوند ، یک ترانسفورماتور توروئید دارای امپدانس ثانویه کمتری خواهد بود که باعث افزایش کارایی ، عملکرد الکتریکی و کاهش اثراتی مانند اعوجاج و زخم شدن می شود.
• به دلیل تقارن یک توروئید ، شار مغناطیسی کمی از هسته خارج می شود (شار نشت).بنابراین یک سلف / ترانسفورماتور توروئید ، تداخل الکترومغناطیسی کمتری (EMI) به مدارهای مجاور تابش می کند و یک گزینه ایده آل برای محیط های بسیار متمرکز است.ما در سال های اخیر سیم پیچ های حلقوی را اتخاذ کرده ایم تا با رعایت استانداردهای بین المللی فزاینده ای که میزان تولید الکترونیک مصرفی در زمینه الکترومغناطیسی را محدود می کنند ، پیروی کنیم.

امکانات:

• امپدانس کم باند فرکانس کار و امپدانس زیاد فرکانس تداخل.
• نفوذ پذیری زیاد ، افت کم ، القا از چندین میکرو هرتز تا چند صد میلی هرتز ، حداکثر جریان کاری تا ده ها آمپر.
• مقدار القا St پایدار و پایداری گرمایی خوب.
• محصولات بدون سرب سازگار با CE ، UL ، RoHS با جریان اشباع بالا ، نشت مغناطیسی کم و سازگار با محیط زیست.
• میرایی خوب فرکانس
• بسیار سبک وزن بسیار قابل اعتماد
• جمع و جور و یک القا induc بزرگ را فراهم می کند
• جلوگیری از نویز ساطع شده از اجزای دیگر.
• طراحی های سفارشی برای نیازهای مختلف با توجه به ویژگی های الکتریکی ارائه می شود: محدوده اندوکتانس ، تحمل اندوکتانس ، جریان مرتبط ، دمای کار ... و غیره

کاربرد:

• فیلتر صدا / مهار کننده تداخل تابشی
• برنامه های اصلی محصولات سلف حلقه ای
• فیلتر سرکوب صدا از منبع تغذیه سوئیچینگ ؛
• فیلترهای نویز الکترواستاتیک برای خطوط برق و سیگنال ؛
• سرکوبگرهای تداخل تابشی مانند مبدل ها و دستگاه های اولتراسونیک.
• سوئیچینگ منابع تغذیه
• تجهیزات تصویر تلویزیونی (مانند تلویزیون و ضبط کننده فیلم) ، تجهیزات اتوماسیون اداری ، تجهیزات صوتی ، تجهیزات ارتباطی ، ابزار اندازه گیری ، موتورها و تجهیزات آنها.
• تجهیزات روشنایی
• کنترل های صنعتی
• ابزار الکترونیکی
• دیگران...

یادداشت:

• فرکانس آزمون: 100 کیلوهرتز ، 0.1 ولت
• ابزار آزمایش: L: HP4284A ، WK3260B ، WK3261A
• تمام داده های آزمون به 25 ℃ محیط ارجاع می شوند
• Idc: جریان DC (A) که باعث ایجاد تقریبی △ T 40 می شود
• Isat: جریان DC (A) که باعث می شود Lo تقریباً 25٪ کاهش یابد
• محدوده دمای عملیاتی -40 ℃ تا + 125 (از جمله افزایش دما 40 ℃ حداکثر)
• محدوده دمای ذخیره سازی -40 ℃ تا + 85
• مواد بسته بندی UL 94V-0
• جرقه زنی J-STD-020D
• مقادیر القایی سفارشی موجود است

یادداشت 1.K = ± 10٪ ، M = ± 20٪ ، N = = 30٪

توجه: مشخصات محصول را می توان سفارشی کرد.
