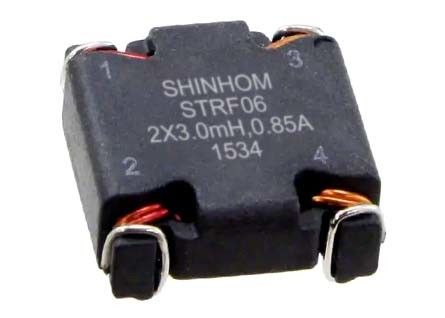

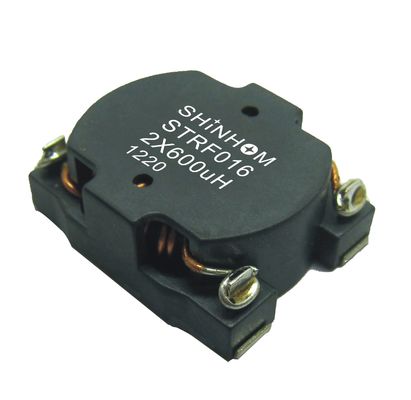

القا کننده های فوریتی فریتی SMD نوع حالت مشترک

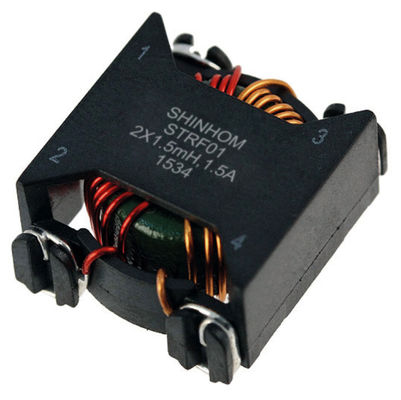

STRF01 سری القایی حالت متداول نوع SMD جریان بالا ، فیلتر کویل ، سلف های فوریتی توروئید

امکانات:

• محدوده القایی L1 ، L2: 650uH تا 1500uH
• مقاومت دی الکتریک RMS: 1000 ولت
• جریان: 1 تا 3.6A
• پالس حالت مشترک SMT را خفه می کند
• تست شده در 100KHZ ، 0.1 VRMS
• تحمل: ± 20
• افزایش دما: حداکثر 45 درجه سانتیگراد در جریان نامی
• دمای ذخیره سازی: -25 تا + 85 درجه سانتی گراد
• دمای کار: -20 تا + 125 درجه سانتیگراد
• فیلتر حالت مشترک

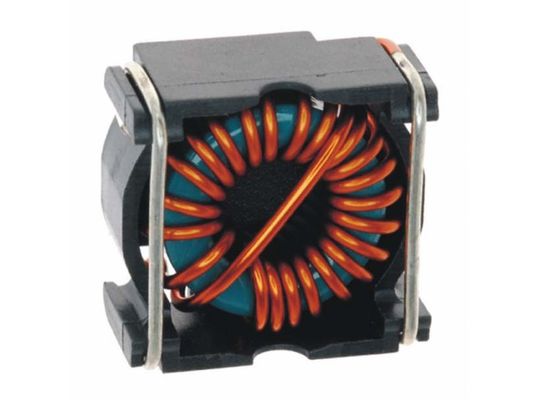

• سلف حالت مشترک توروئیدال
• مشخصات پایین و SMD کوچک
• مناسب برای لحیم کاری مجدد
• سیم پیچ های خفه شو حالت RID
• کویل های چوک هسته ای فریت Toroid
• سیم پیچ های بزرگ فشار خفه کن
• کوئل های چوک با مقاومت کم
• برای سرکوبگر عالی EMI
• حالت مشترک با فرکانس بالا و کم تلفات
• ذخیره انرژی بالا
• مقاومت در برابر حرارت لحیم کاری: 260 درجه سانتیگراد ، 10 ثانیه
• کوئل های چوک Toroid CMC هسته فریت
• ایده آل برای سرکوبگر عالی EMI
• طیف گسترده ای از اندازه های سلف و رتبه بندی فعلی در دسترس است
• محصولات بدون سرب ، سازگار با RoHS.

برنامه های مشترک:

• لوازم الکترونیکی
• فیلتر ورودی (حالت سری)
• سرکوب EMI / RFI
• دسک تاپ ، لپ تاپ ، DSC و لوازم جانبی کامپیوتر
• صفحه نمایش ال سی دی
• تجهیزات مخابراتی
• تجهیزات برقی / محصولات دیجیتال / اسکنر .....

اطلاعات فنی:

• RDC: میلی آمپر QuadTech 1880
• روشهای لحیم کاری: Vapor Phase ، Reflowred Reflow
• مقاومت در برابر حرارت لحیم کاری: 260 ℃ به مدت 10 ثانیه
• مقاومت در برابر حلال: مطابق با MIL-STD-202E است
• وزن ------------------ 1.5 گرم TYP
• نوار و حلقه -------------- 700 / حلقه

اندازه های بیشتر برای انتخاب
