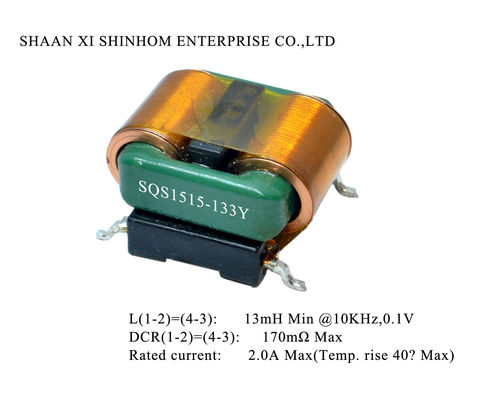

فیلترهای RoHS 250V افقی SMD فیلتر حالت خفه کردن

چوک با فرکانس بالا ، سلف های سیم تخت ، حالت خنک کننده حالت فعلی بالا سیم پیچ ، سلف SMD ، فیلتر SMD

امکانات:

• L (1-2) = (4-3): 13mH حداقل @ 1.0KHz ، 0.25V
• DCR (1-2) = (4-3): 170mΩ حداکثر
• جریان نامی: 2.0A حداکثر (دما افزایش 40 ℃ حداکثر)
• ولتاژ نامی: حداکثر 250 ولت
• Hi-Pot: 1500 ولت ، 3 میلی آمپر ، 3 سیم پیچ به سیم پیچ
• دمای کار: -25 ℃ تا + 105
• دمای ذخیره سازی: -25 ℃ تا + 85
• سرکوب EMI بسیار عالی است
• جایگزینی برای: EE16 ، EE19 ، EE25 ، EF16 ، EF20 ، EF25 ، UU10.5 ، UU16 ، القایی حالت مشترک توروئید
• جریان بالا ، مشخصات کوچک ، کارایی بالا با اثر پوستی فرکانس بالا از سیم مسطح ، تراکم جریان واحد می تواند به 1.5-2 برابر سیم مسی گرد برسد ، و حجم تحت همان شرایط 0.5-1.0 برابر کوچکتر خواهد بود
• ضریب درجه حرارت پایین ، فقط در اطراف یک بار سیم پیچ لایه ، بهره وری کامل از غرق شدن گرما ، افزایش دما بسیار کمتر از سلف توروئید است
• ظرفیت Interturn کوچکتر از هسته toroidal ، مقاومت عایق بالا و قابلیت اطمینان بالا است
• سیم پیچ تک فاز ، در نتیجه ظرفیت ولگرد را به طور چشمگیری کاهش می دهد

کاربرد:

• تلویزیون و مانیتور LCD صفحه نمایش برق را نمایش می دهد
• محصولات برقی و شارژر باتری ، چاپگرها
• کامپیوتر شخصی
• منبع تغذیه سوئیچینگ ، آداپتور و UPS
• محصولات رایانه ای
• منبع تغذیه LED

ابزار اندازه گیری

یادداشت ها: سفارشی در دسترس است
