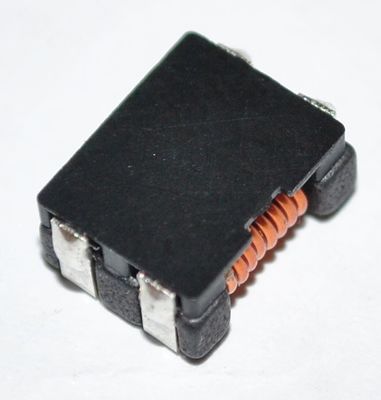

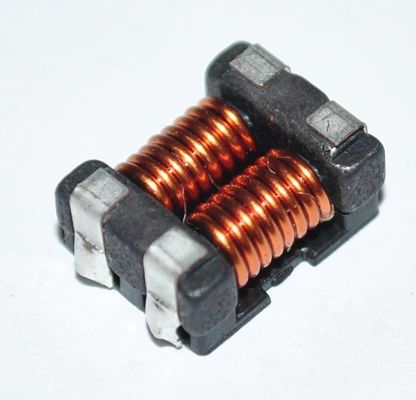

حالت فعلی رایج در حالت عادی Choke Coil Fliter حالت مشترک با فریت هسته
توضیحات محصول
حالت فعلی مشترک سیم پیچ چوک ، شکاف حالت مشترک
مشخصات الکتریکی:
امپدانس: 750ΩMin @ 100MHz (1000ΩTyp.)
DCR: 14mΩMax
IDC: 6A Max
مقاومت عایق: 10MΩMin
ولتاژ دارای امتیاز: 50VDC حداکثر
دمای کارکرد: -40 ℃ تا + 125
دمای استروژن: -40 ℃ تا + 125
امکانات:
هسته مغناطیسی بسته از نوع مربعی منحصر به فرد که به عنوان یک هسته انحصاری طراحی شده است استفاده می شود ، بنابراین می تواند در عین حفظ ویژگی های یکسان ، کوچک باشد.
طراحی کم مشخصات ، آن را برای نصب سطح بهینه می کند.
ویژگی های امپدانس عالی ، و آن را برای سرکوب سر و صدای حالت معمول عالی می کند.
این سری شامل محصولات بزرگ فعلی تا 8A می باشد و آنها را با خطوط برق مختلف DC سازگار می کند.
محدوده دمای عملیاتی گسترده ای از -40 تا + 125 ° C را در بر می گیرد.
کاربرد:
متقابل اندازه گیری سر و صدا حالت مشترک برای کنترل کننده های الکترونیکی خطوط برق DC و خطوط منبع تغذیه تجهیزات چند رسانه ای خودرو و دستگاه های الکترونیکی مختلف.
