خانه /محصولات/تقسیم هسته ترانسفورماتور فعلی/ترانسفورماتور جریان فرکانس بالا با فرکانس عملیاتی 2kHz و 500kHz و 3500VDC Hi-Pot برای مدار های حفاظت از PCB آزمایش شده است

ترانسفورماتور جریان فرکانس بالا با فرکانس عملیاتی 2kHz و 500kHz و 3500VDC Hi-Pot برای مدار های حفاظت از PCB آزمایش شده است

1000
MOQ

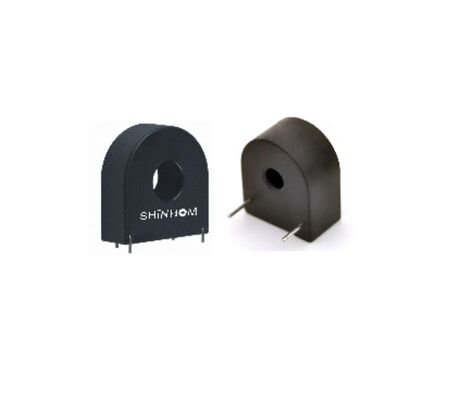

High Frequency Current Transformer with 2kHz – 500kHz Operating Frequency and 3500VDC Hi-Pot Tested for PCB Protection Circuits
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
فرکانس عملیاتی:: 2 کیلوهرتز - 500 کیلوهرتز
عایق بندی:: طراحی عایق بالا، Hi-Pot تست شده در 3500VDC
دمای ذخیره سازی:: 30- تا 80+ درجه سانتی گراد
مواد اصلی:: هسته فریت
نوع نصب:: از طریق سوراخ، نصب PCB
جریان ورودی رتبه ای:: 25 آمپر تا 50 آمپر
جریان خروجی نامی:: 25 میلی آمپر تا 500 میلی آمپر
سفارشی کردن طراحی:: OEM / ODM موجود است، نسبت چرخش و جریان خروجی قابل تنظیم است
برجسته کردن:

ترانسفورماتور جریان فرکانس بالا 2 کیلوهرتز - 500 کیلوهرتز,ترانسفورماتور جریان 3500 VDC Hi-Pot تست شده از طریق سوراخ,ترانسفورماتور جریان پایه PCB هسته فریت

,

3500VDC Hi-Pot Tested Through Hole Current Transformer

,

Ferrite Core PCB Mount Current Transformer
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS
شماره مدل: ACST010F/FH
سند: ACST010F-FH series_.pdf
پرداخت
زمان تحویل: 2 ~ 8weeks
شرایط پرداخت: L/C، T/T
توضیحات محصول
قابلیت اطمینان بالا از طریق حفره ترانسفورماتور جریان فرکانس بالا برای مدارهای حفاظت از PCB
ACST010F/FH سری است عملکرد بالاترانسفورماتور جریان فرکانس بالاطراحی شده برای تشخیص دقیق جریان پالس و محافظت از مدار در برنامه های تغذیه سوئیچینگ.از طریق ترانسفورماتور جریان سوراخبرای نصب مستقیم PCB بهینه شده است، عملکرد الکتریکی پایدار و ادغام آسان در سیستم های الکترونیکی فرکانس بالا را تضمین می کند.
ACST010F / FH Series که با هسته فیریت و کابینت PBT ضد شعله طراحی شده است، تبدیل سیگنال قابل اعتماد را در طیف گسترده ای از فرکانس های عملیاتی از 2kHz تا 500kHz ارائه می دهد.ساختار عایق قوی و مقاومت دی الکتریک بالا آن را به یک دستگاه قابل اعتمادترانسفورماتور جریان نصب PCBبرای محیط های سخت صنعتی.
ویژگی های کلیدی
  • ترانسفورماتور جریان فرکانس بالا که برای تشخیص جریان پالس بهینه شده است
  • طراحی سوراخ برای نصب مستقیم PCB و نصب امن
  • ساخت هسته فرایت عملکرد پایدار را در فرکانس های بالا تضمین می کند
  • گزینه های نسبت چرخش گسترده برای پشتیبانی از نیازهای مختلف سنجش جریان
  • مقاومت دی الکتریک بالا با درجه بندی Hi-Pot تا 3500VDC
  • قاب PBT ضد شعله با پوستر رزین اپوکسی برای افزایش قابلیت اطمینان
ویژگی های الکتریکی
(بسته به مدل)
نسبت چرخش 150 به 1:2000
جریان ورودی نامی 25A تا 50A
جریان خروجی نامی 25 تا 500mA
هیپوت (Vdc) ۳۵۰۰VDC
محدوده فرکانس کاری 2kHz - 500kHz
مشخصات محیط زیست
دمای کار -20°C تا +70°C
دمای ذخیره سازی -30°C تا +80°C
درخواست ها
  • حفاظت از مدار برق سوئیچ
  • تشخیص جریان پالس با فرکانس بالا
  • سیستم های کنترل قدرت مبتنی بر PCB
  • برق صنعتی
  • ماژول های نظارت بر جریان جاسازی شده
چرا سری ACST010F/FH را انتخاب کنید؟
سری ACST010F / FH ترکیب ساختار جمع و جور، پاسخ فرکانس گسترده و قابلیت اطمینان عایق بالا، آن را به یک ایده آلترانسفورماتور جریانراه حل برای طرح های الکترونیکی فرکانس بالا مدرن. پیکربندی نصب PCB سوراخ آن ثبات طولانی مدت را تضمین می کند.در حالی که گزینه های نسبت چرخش متعدد انعطاف پذیری را برای برنامه های مختلف سنجش جریان فراهم می کند.
برچسب:

split core ct,split core type current transformer,split core current sensor

ترانسفورماتور جریان فرکانس بالا 2 کیلوهرتز - 500 کیلوهرتز,ترانسفورماتور جریان 3500 VDC Hi-Pot تست شده از طریق سوراخ,ترانسفورماتور جریان پایه PCB هسته فریت

split core current sensor
