جزئیات محصول:
پرداخت:
|
| دامنه فعلی: | 0.5 ~ 630A | خروجی: | 0-500mA / 0.333V (AC) |
|---|---|---|---|
| کلاس: | 0.2、0.5、1.0 | پنجره داخلی: | 8.0 - 32.0 میلی متر |
| ساخت و ساز: | کراوات | قابل تنظیم: | آره |
| برجسته: | ترانسفورماتور جریان جدا شده حفاظت رله,ترانسفورماتور جریان تقسیم اسپری ساخت و ساز,ترانسفورماتور جریان تقسیم خود قفل کننده |
||

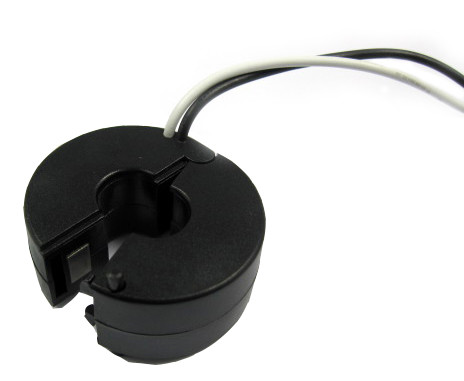

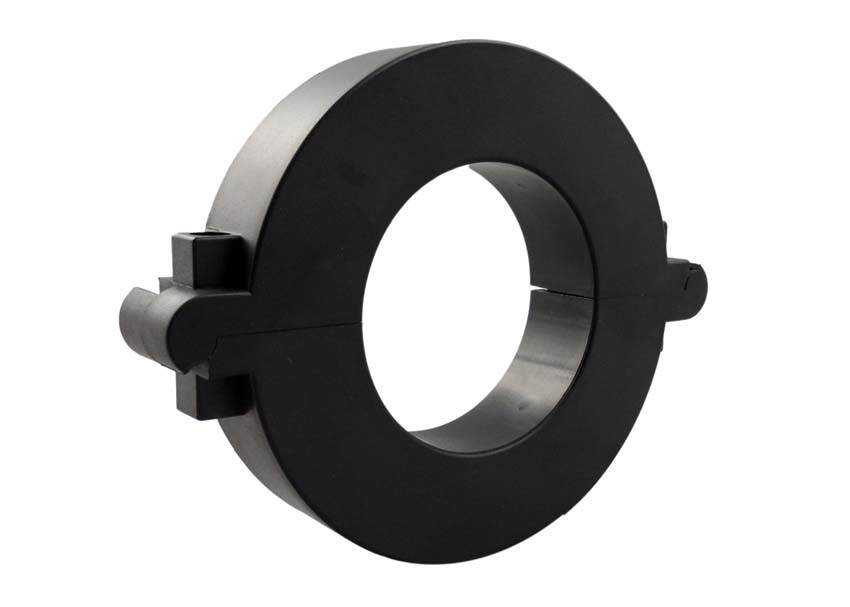

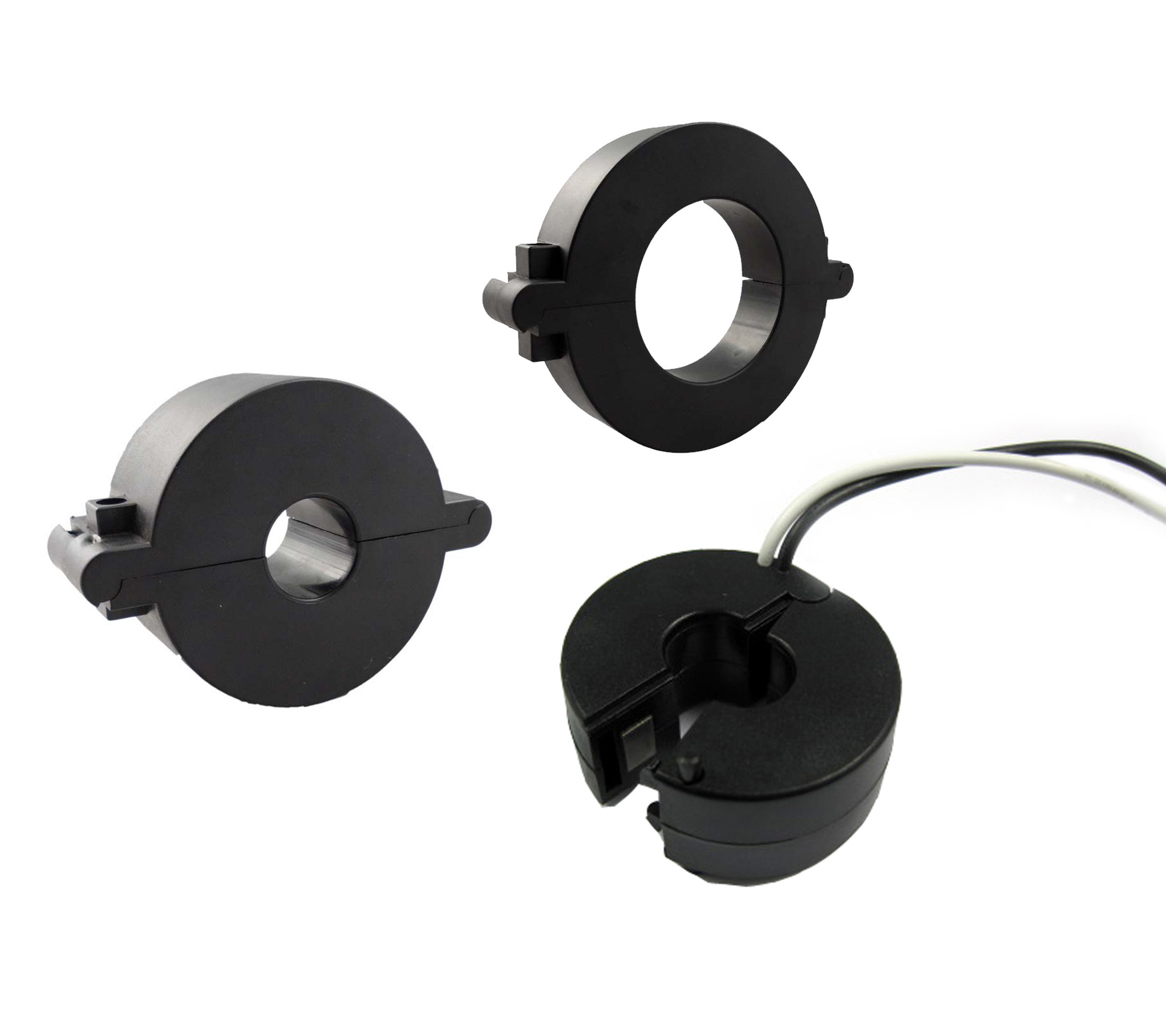

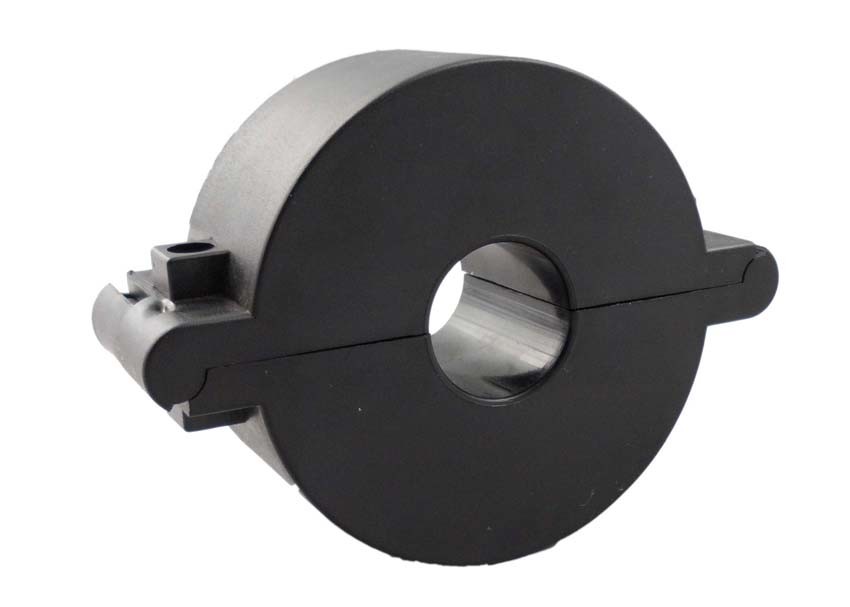

630A/0.5A Split Core سنسور جریان ، دستگاه حفاظت رله قابل تنظیم
ترانسفورماتور جریان دو هسته ای به طور خاص برای تسهیل نصب آنها در کارهای جدید یا موجود در شبکه طراحی شده است. آنها ممکن است بدون باز کردن مدار کابل یا گذرگاه نصب شوند.یک مقاومت داخلی دقیق در سیم پیچ ثانویه CT خروجی ولتاژ ایمن پایین را فراهم می کند.برای اندازه گیری فعلی ، نظارت و حفاظت از سیم کشی و تجهیزات الکتریکی اعمال می شود. اندازه گیری جریان و قدرت برای موتورهای الکتریکی ، روشنایی ، کمپرسور هوا ، سیستم گرمایش و تهویه ، تجهیزات تهویه مطبوع و سیستم کنترل اتوماسیون.دستگاه نظارت بر جریان ، قدرت و انرژیدستگاه حفاظت رله.
امکانات:
برنامه های کاربردی:
پارامتر الکتریکی
| فرکانس | 50-60 هرتز |
| ورودی دارای رتبه | 0.5A-630A |
| محدوده اندازه گیری | 10 In در 130 In در |
| خروجی دارای رتبه | 0.333V (AC) یا 0-500mA |
| نسبت | ± 0.1 ％ |
| زاویه فاز | min 30 دقیقه |
| قدرت دی الکتریک | 2.5KV/1mA/1min |
| مقاومت عایق | DC500V/100MΩ دقیقه |
پارامتر مکانیکی
| مورد | PC /UL94-V0 |
| بابین | کامپیوتر |
| هسته | پرمالی |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | کراوات |
| دمای کارکرد | －25 ＋ ～ ＋ 75 |
| رطوبت عملکرد | ≤85 |
| اتصال خروجی | سیم UL1015 22AWG (سیم دوقلو) 2.5 متر |
انتخاب نوع
| P/N |
ورودی دارای رتبه (آ) |
خروجی (mA/V) | دقت | ابعاد (میلی متر/اینچ) | |||||
| آ | ب | ج | د | ه | |||||
| SCTK661A-008 |
0.5-50A (1،5،10،30،50) |
0-50 میلی آمپر 0.333 ولت |
0.2،0.5،1.0 |
36.0 (1.42) |
22.0 (0.87) |
20.0 (0.79) |
8.0 (0.31) |
2500 (100) |
|
| SCTK661B-013 |
1-100A (5،10،50،75،100) |
0-100 میلی آمپر 0.333 ولت |
0.2،0.5،1.0 |
45.0 (1.77) |
22.0 (0.87) |
20.0 (0.79) |
13.0 (0.51) |
2500 (100) |
|
| SCTK661C-019 |
5-250A (10،100،200،250،400) |
0-200mA 0.333 ولت |
0.2،0.5،1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
19.0 (0.75) |
2500 (100) |
|
| SCTK661D-023 |
5-400A (10،100،200،250،400) |
0-200mA 0.333 ولت |
0.2،0.5،1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
23.0 (0.91) |
2500 (100) |
|
| SCTK661E-032 |
10-630A (20،100،250،400،600) |
0-500 میلی آمپر 0.333 ولت |
0.2،0.5،1.0 |
76.0 (2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
|
توجه: مشخصات محصول را می توان سفارشی کرد
