دامنه فعلی: | 0 ~ 300A | خروجی: | 0-5A |
---|---|---|---|
کلاس: | 0.5 | پنجره داخلی: | 32.0 میلی متر |
محدوده آزمایش: | 1 ~ 120 | قابل تنظیم: | آره |
برجسته: | سنسور جریان هسته شکاف Toroidal,سنسور جریان هسته اصلی Permalloy,سنسور هسته تقسیم شده DC500V |

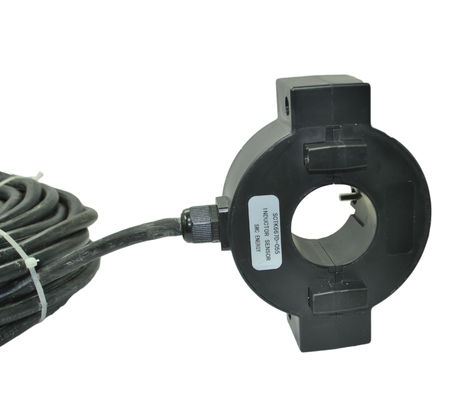

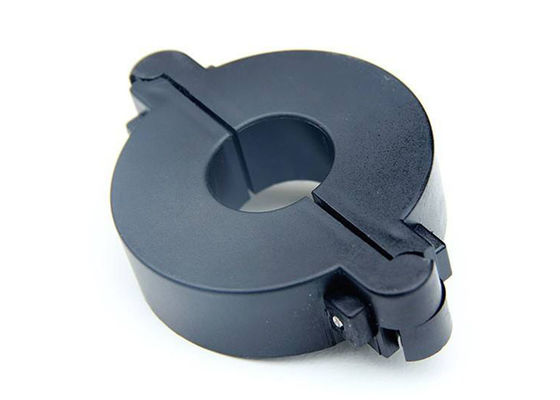

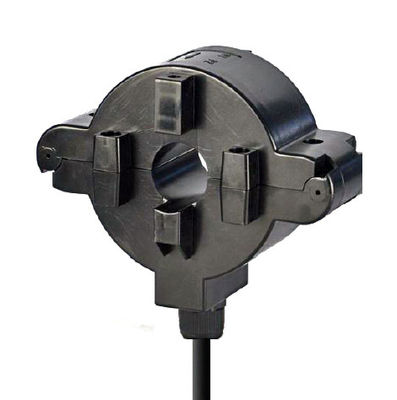

سری SCTK667D 300A/5A سنسور جریان ولتاژ پایین Toroidal Split Core
ترانسفورماتور جریان دو هسته ای به طور خاص برای تسهیل نصب آنها در کارهای جدید یا موجود در شبکه طراحی شده است. آنها ممکن است بدون باز کردن مدار کابل یا گذرگاه نصب شوند.یک مقاومت داخلی دقیق در سیم پیچ ثانویه CT خروجی ولتاژ ایمن پایین را فراهم می کند.برای اندازه گیری فعلی ، نظارت و حفاظت از سیم کشی و تجهیزات الکتریکی اعمال می شود. اندازه گیری جریان و قدرت برای موتورهای الکتریکی ، روشنایی ، کمپرسور هوا ، سیستم گرمایش و تهویه ، تجهیزات تهویه مطبوع و سیستم کنترل اتوماسیون.دستگاه نظارت بر جریان ، قدرت و انرژیدستگاه حفاظت رله.
امکانات:
پارامتر الکتریکی
فرکانس | 50-60 هرتز |
ورودی دارای رتبه | 5A-300A |
محدوده اندازه گیری | 1 In در 120 In در |
خروجی دارای رتبه | 0-5A |
نسبت | ± 0.1 % |
زاویه فاز | min 30 دقیقه |
قدرت دی الکتریک | 2.5KV/1mA/1min |
مقاومت عایق | DC500V/100MΩ دقیقه |
پارامتر مکانیکی
مورد | PC /UL94-V0 |
بابین | کامپیوتر |
هسته | پرمالی |
ساختار داخلی | اپوکسی |
ساخت و ساز | کراوات |
دمای کارکرد | -25 + ~ + 75 |
رطوبت عملکرد | ≤85 |
اتصال خروجی | سیم UL1015 22AWG (سیم دوقلو) 2.5 متر |
انتخاب نوع
P/N | ورودی دارای رتبه (آ) | خروجی (A) | دقت | ابعاد پنجره (میلی متر) | |
SCTK667D-025 | 50-400A | 1A/5A | 0.5،1.0،3.0 | 25 | |
SCTK667D-032 | 100-630A | 1A/5A | 0.5،1.0،3.0 | 32 | |
SCTK667D-045 | 100-1000A | 1A/5A | 0.5،1.0،3.0 | 45 | |
SCTK667D-055 | 100-1200A | 1A/5A | 0.5،1.0،3.0 | 55 | |
SCTK667D-065 | 100-1500A | 1A/5A | 0.5،1.0،3.0 | 65 | |
SCTK667D-080 | 200-2000A | 1A/5A | 0.5،1.0،3.0 | 80 | |
SCTK667D-100 | 500-3000A | 1A/5A | 0.5،1.0،3.0 | 100 |
توجه: مشخصات محصول را می توان سفارشی کرد
