جزئیات محصول:
پرداخت:
|
دامنه فعلی: | 5 ~ 1200A | خروجی: | 0-5A / 0.333VAC |
---|---|---|---|
کلاس: | 0.5、1.0 | رنگ: | شفاف / سیاه |
قابل تنظیم: | آره | کویل: | هسته پرمویا |
برجسته: | ترانسفورماتور جریان CT Split Core,ترانسفورماتور جریان Split Core ولتاژ پایین,ترانسفورماتور هسته Permalloy |

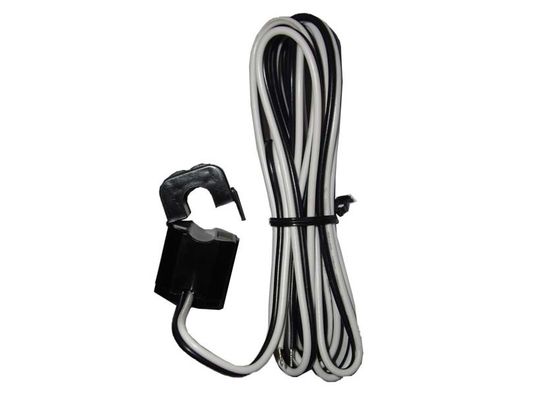

SCTK681D سری CE RoHS ترانسفورماتور فعلی هسته تقسیم شده ، CT ولتاژ پایین برای نظارت بر انرژی
ترانسفورماتورهای جریان باز عمدتا در پروژه های بازسازی سیستم توزیع برق ، نصب آسان ، بدون نیاز به برچیدن یک اتوبوس ، همچنین می تواند به صورت زنده کار شود ، بر مصرف انرژی معمولی مشتری تأثیر نمی گذارد ، برای پروژه های تحول کاربر برای صرفه جویی در نیروی انسانی ، استفاده می شود منابع مادی ، منابع مالی ، بهبود بهره وری. این سری از ترانسفورماتورهای فعلی را می توان با دستگاه های حفاظت ، اندازه گیری و اندازه گیری رله استفاده کرد.
پوسته ترانسفورماتور فعلی سری SCTK681D از قالب تزریق پلی کربنات وارد شده که در برابر شعله مقاوم است و در دمای 140 resistant مقاوم است ، هسته آهن از نوار فولادی سیلیکون نورد سرد جهت دار و سیم ثانویه از سیم مینا شده الکترومغناطیسی با مقاومت بالا ساخته شده است.این محصول دارای مزایای ساختار جدید ، ظاهر زیبا ، نصب مناسب ، اندازه کوچک ، وزن سبک ، دقت بالا و ظرفیت زیاد است.
امکانات:
برنامه های کاربردی:
پارامتر مکانیکی
مورد | PA / UL94-V0 |
بابان | PBT |
هسته | آلیاژ ثابت |
ساختار داخلی | جوشکاری |
ساخت و ساز | کراوات |
دمای عملیاتی | -25 ℃ ~ + 75 |
رطوبت عملیاتی | ≤85 |
اتصال خروجی | سیم UL1015 20AWG (سیم دوقلو) 2.5 متر |
پارامتر الکتریکی
فرکانس | 50 هرتز - 400 هرتز |
ورودی دارای امتیاز | 5A-1200A |
محدوده اندازه گیری | 10٪ In-130٪ In |
خروجی دارای امتیاز | 0.333V (AC) یا 0-5A |
نسبت | ≤ ± 0.5 |
زاویه فاز | 60 دقیقه |
قدرت دی الکتریک | 2.5KV / 1mA / 1min |
مقاومت عایق | DC500V / 100MΩmin |
انتخاب نوع
P / N |
ورودی دارای امتیاز (آ) |
خروجی (mA / V) | دقت | ابعاد (میلی متر) | ||||
Ø0 | آ | ب | ج | |||||
SCTK681D-016 |
5-150A (5،10،50،100،150) |
0-1A 0.333 ولت |
0.5،1.0 | 16 | 65 | 33 | 32 | |
SCTK681D-024 |
10-400A (10،50،100،250،400) |
0-5A 0.333 ولت |
0.5،1.0 | 24 | 80 | 45 | 34 | |
SCTK681D-035 |
5-630A (، 50،100،250،400،600) |
0-5A 0.333 ولت |
0.5،1.0 | 35 | 99 | 60.5 | 42 | |
SCTK681D-050 |
100-1200A (500،600،800،1000،1200) |
0-5A 0.333 ولت |
0.5،1.0 | 50 | 125 | 82 | 52 |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
