خاموش حالت حالت تخت فریت توخالی مربع

سیم تخت با فرکانس بالا حالت متداول جریان معمول خفه کردن سیم پیچ ، سلف SMD ، فیلتر

امکانات:

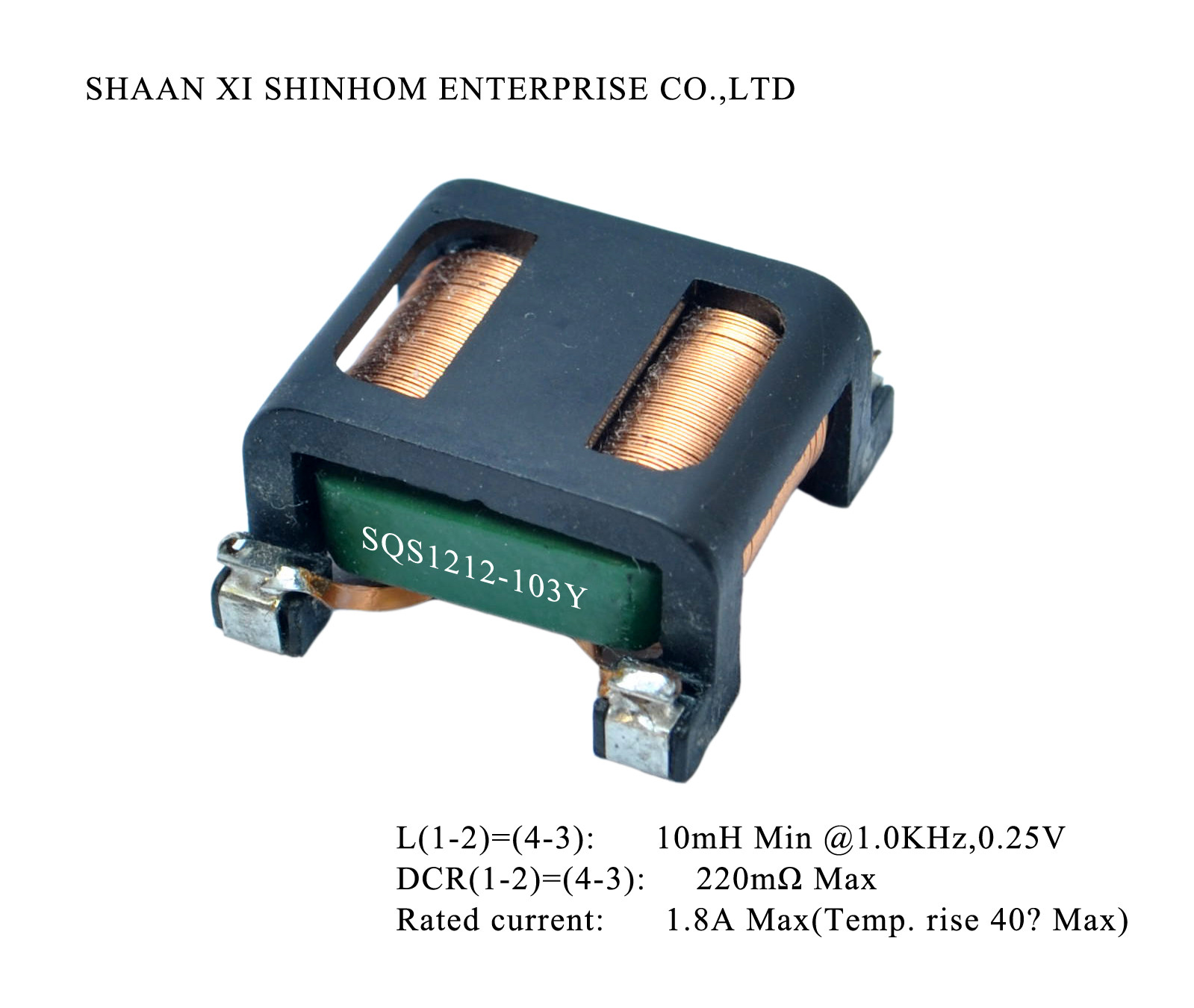

• L (1-2) = (4-3): 10mH حداقل @ 1.0KHz ، 0.25V
• DCR (1-2) = (4-3): 220mΩ حداکثر
• جریان نامی: 1.8A حداکثر (دما افزایش 40 ℃ حداکثر)
• ولتاژ نامی: حداکثر 250 ولت
• سلام قابلمه: 2000Vac ، 60S سیم پیچ به سیم پیچ
• دمای کار: -25 ℃ تا + 125
• دمای ذخیره سازی: -25 ℃ تا + 100
• جایگزینی برای: EE16 ، EE19 ، EE25 ، EF16 ، EF20 ، EF25 ، UU10.5 ، UU16 ، القایی حالت مشترک توروئید
• جریان بالا ، مشخصات کوچک ، کارایی بالا با اثر پوستی فرکانس بالا از سیم مسطح ، تراکم جریان واحد می تواند به 1.5-2 برابر سیم مسی گرد برسد ، و حجم تحت همان شرایط 0.5-1.0 برابر کوچکتر خواهد بود
• ضریب درجه حرارت پایین ، فقط در اطراف یک بار سیم پیچ لایه ، بهره وری کامل از غرق شدن گرما ، افزایش دما بسیار کمتر از سلف توروئید است
• ظرفیت Interturn کوچکتر از هسته toroidal ، مقاومت عایق بالا و قابلیت اطمینان بالا است
• طراحی هسته مغناطیسی بسته
• با استفاده از سیم تخت ، فاکتور فضا را بهبود بخشید
• سیم پیچ تک فاز ، در نتیجه ظرفیت ولگرد را به طور چشمگیری کاهش می دهد
• سرکوب EMI بسیار عالی است
• سیم پیچ کاملاً اتوماتیک ، ترتیب منظمی ، بدون همپوشانی ، بازده تولید بالا ، نیروی کار کم

کاربرد:

• کامپیوتر شخصی
• منبع تغذیه سوئیچینگ ، آداپتور و UPS
• محصولات رایانه ای
• منبع تغذیه LED
• تلویزیون و مانیتور LCD صفحه نمایش برق را نمایش می دهد
• محصولات برقی و شارژر باتری ، چاپگرها

یادداشت ها: سفارشی در دسترس است
