| چرخش: | 1000: 1، 2000: 1، 2500: 1، 4000: 1 | ورودی: | 0A-3000A |
|---|---|---|---|
| فرکانس: | 50-400KHz | خروجی: | 0-10V (AC) یا 0-5A |
| کلاس: | 0.1 ، 0.2 ، 0.5 | قابل تنظیم: | آره |
| برجسته: | ct هسته تقسیم,ترانسفورماتور جریان از نوع هسته تقسیم شده است |
||

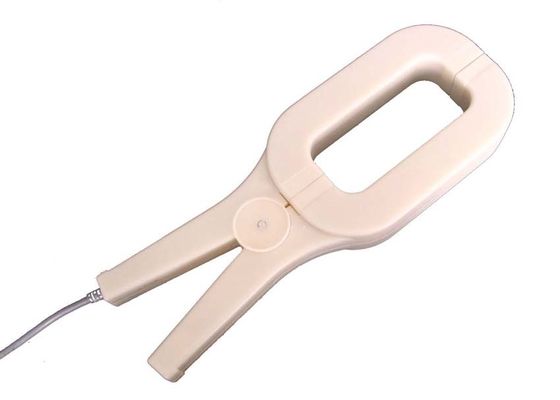

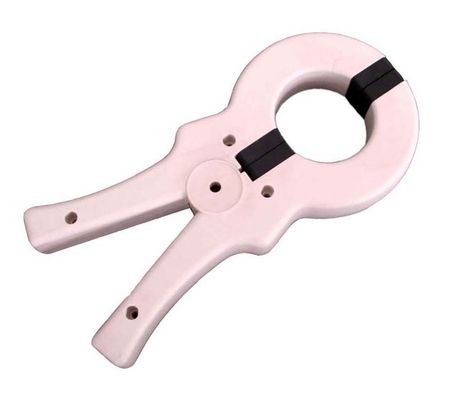

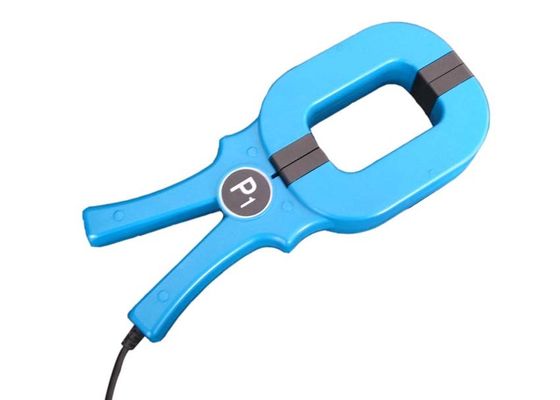

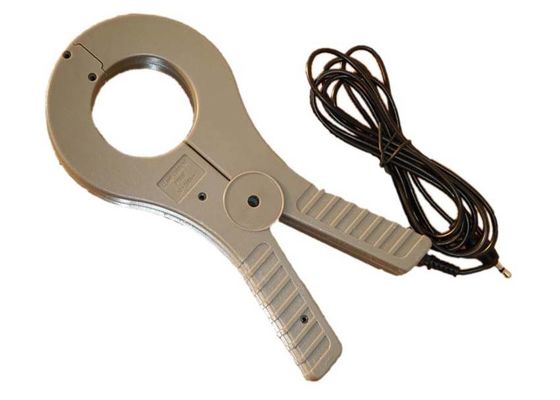

ترانسفورماتور جریان شکاف تقسیم شده SCTK691 / 2 Series با دامنه فعلی 100mA تا 3000A تست جریان فاز تک
امکانات:
مشخصات برق:
پارامتر برق
| فرکانس | 50-400KHz |
| ورودی دارای رتبه بندی | 5-3000A |
| محدوده اندازه گیری | 5٪ در 130٪ در |
| دارای رتبه بندی خروجی | 0-10V (AC) یا 0-5A |
| نسبت | ± ± 0.1٪ |
| زاویه فاز | min 10min |
| قدرت دی الکتریک | 3.0KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | ABS / UL94-V0 |
| بابین | PBT |
| هسته | فولاد سیلیکون / پرتویا |
| ساختار داخلی | پیچ |
| ساخت و ساز | پیچ |
| Temp Operating | －25 ℃ ～ 75 ℃ |
| رطوبت عملیاتی | 85٪ |
| اتصال خروجی | 1015 / 22AWG سیم (سیم دوقلوی) 2.5m |
انتخاب نوع
| P / N |
ورودی دارای رتبه بندی (آ) |
دقت |
ابعاد (میلی متر) (ID-LWH) |
| SCTK691A-008 | 0-20A | ۰.۱.۰.۲.۰.۵ | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | ۰.۱.۰.۲.۰.۵ | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | ۰.۱.۰.۲.۰.۵ | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | ۰.۱.۰.۲.۰.۵ | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | ۰.۱.۰.۲.۰.۵ | 82.0 * 52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | ۰.۱.۰.۲.۰.۵ | 125.0 * 52.0-327.0-116.0-37.0 |
یادداشت ها: مشخصات محصول قابل تنظیم است
