جزئیات محصول:
پرداخت:
|
| ورودی: | 0A-1000A | خروجی: | 0.333VAC یا 0-5A |
|---|---|---|---|
| محدوده اندازه گیری: | 10٪ در 130٪ در | دقت: | 0.2、0.5、1.0 |
| هسته مواد: | پرمویا | سفارشی: | بله |
| برجسته: | ct هسته تقسیم,ترانسفورماتور جریان از نوع هسته تقسیم شده است |
||

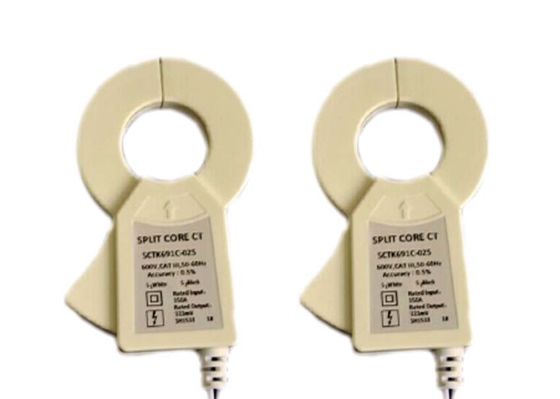

ترانسفورماتور جریان اصلی تقسیم شده سری SCTK691C با دامنه فعلی 0mA تا 1000A تست جریان تک فاز
سری های SCTK691C ترانسفورماتورهای جریان گیر هستند ، CT را می توان برای اندازه گیری یا نظارت بر wattage روی پنل های موجود ، مانند مراکز کنترل یا مراکز بار ، نصب کرد. این CT ممکن است بدون از بین بردن کابل های موجود برای نصب راحت تر نصب شود
امکانات:
برنامه های کاربردی:
پارامتر برق
| فرکانس | 50-2.5KHz |
| ورودی دارای رتبه بندی | 0.5A-630A |
| محدوده اندازه گیری | 10٪ در 130٪ در |
| دارای رتبه بندی خروجی | 0.333V (AC) یا 0-5A |
| نسبت | ± ± 0.2٪ |
| زاویه فاز | min 10min |
| قدرت دی الکتریک | 5.0KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | PC / UL94-V0 |
| بابین | PBT |
| ساختار داخلی | اپوکسی |
| Temp Operating | －25 ℃ ～ 75 ℃ |
| رطوبت عملیاتی | 85٪ |
| اتصال خروجی | سیم ترمینال یا UL1015 22AWG سیم 1.5m |
انتخاب نوع
| P / N | ورودی دارای رتبه بندی (آ) | خروجی (mA / V) | دقت | ابعاد (میلی متر) | |||||
| آ | ب | ج | د | ه | |||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2.0.5،1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2.0.5،1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2.0.5،1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2.0.5،1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2.0.5،1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
یادداشت ها: مشخصات محصول قابل تنظیم است
