جزئیات محصول:
پرداخت:
|
| دامنه فعلی: | 630 0.5 5/0 | خروجی: | 0-500mA / 0.333V (AC) |
|---|---|---|---|
| کلاس: | 0.2、0.5、1.0 | پنجره داخلی: | 8.0 - 32.0 میلی متر |
| ساخت و ساز: | کراوات | قابل تنظیم: | بله |
| برجسته: | ct هسته تقسیم,ترانسفورماتور جریان از نوع هسته تقسیم شده است |
||

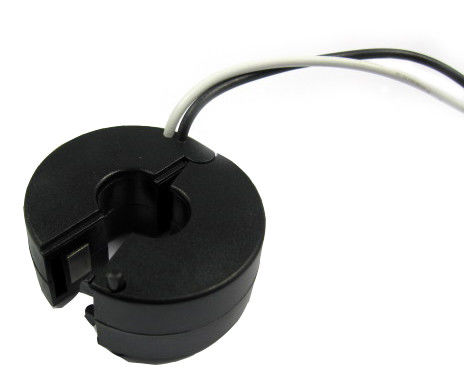

SCTK661 Series AC 0.333V Split Core CT 0-500mA ترانسفورماتورهای فعلی ، پنجره گسترده داخلی ، قابل تنظیم
ترانسفورماتور جریان سری سری SCTK661 بصورت یکپارچهسازی با سیستمعامل (اسپلیت) دارای طراحی ویژه ای برای تسهیل نصب آنها در کارهای خالص جدید یا در حال حاضر موجود است. آنها ممکن است بدون باز کردن مدار کابل یا اتوبوس-میله نصب شوند. یک مقاومت داخلی داخلی در طول سیم پیچ ثانویه CT خروجی ولتاژ کم ایمنی را فراهم می کند.
امکانات:
برنامه های کاربردی:
پارامتر برق
| فرکانس | 50-60 هرتز |
| ورودی دارای رتبه بندی | 0.5A-630A |
| محدوده اندازه گیری | 10٪ در 130٪ در |
| دارای رتبه بندی خروجی | 0.333V (AC) یا 0-500mA |
| نسبت | ± ± 0.1 ％ |
| زاویه فاز | min 30min |
| قدرت دی الکتریک | 2.5KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | PC / UL94-V0 |
| بابین | کامپیوتر |
| هسته | پیاز |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | کراوات |
| Temp Operating | －25 ℃ ～ 75 ℃ |
| رطوبت عملیاتی | 85٪ |
| اتصال خروجی | UL1015 22AWG سیم (سیم دوقلوی) 2.5m |
انتخاب نوع
| P / N | ورودی دارای رتبه بندی (آ) | خروجی (mA / V) | دقت | ابعاد (میلی متر / اینچ) | |||||
| آ | ب | ج | د | ه | |||||
| SCTK661A-008 | 0.5-50A (1،5،10،30،50) | 0-50mA 0.333V | 0.2.0.5،1.0 | 36.0 (1.42) | 22.0 (0.87) | 20.0 (0.79) | 8.0 (0.31) | 2500 (100) | |
| SCTK661B-013 | 1-100A (5،10،50،75،100) | 0-100mA 0.333V | 0.2.0.5،1.0 | 45.0 (1.77) | 22.0 (0.87) | 20.0 (0.79) | 13.0 (0.51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10،100،200،250،400) | 0-200mA 0.333V | 0.2.0.5،1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 19.0 (0.75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10،100،200،250،400) | 0-200mA 0.333V | 0.2.0.5،1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 23.0 (0.91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20،100،250،400،600) | 0-500mA 0.333V | 0.2.0.5،1.0 | 76.0 (2.99) | 22.0 (0.87) | 20.0 (0.79) | 32.0 (1.26) | 2500 (100) | |
یادداشت ها: مشخصات محصول قابل تنظیم است
