| دامنه فعلی: | 5-5000A | خروجی: | 0.333VAC یا 0-0.5A |
|---|---|---|---|
| دقت: | 1.0 | نام محصول: | ترانسفورماتور جریان شکاف |
| فرکانس perating: | 50-60 هرتز | قابل تنظیم: | بله |
| برجسته: | ct هسته تقسیم,ترانسفورماتور جریان از نوع هسته تقسیم شده است |
||

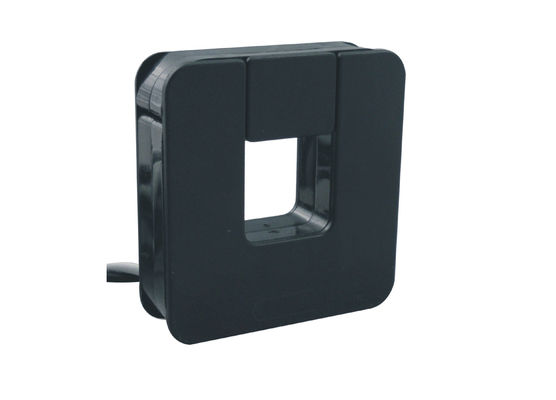

ترانسفورماتور جریان اصلی تقسیم شده SCTK751 سری با 5 تا 5000A ورودی و ویژگی بسته شدن / باز کردن ضربه محکم و ناگهانی ، دقت 1.0
سری ترانسفورماتورهای جریان سبک سبک SCTK751 برای نصب سریع و آسان طراحی شده اند. طراحی هسته شکاف اندازه گیری جریان غیر تماسی را از طریق القاء میدان مغناطیسی بدون قطع اتصال مدارهای کابل برای نصب CT مجاز می کند. این روش اندازه گیری جریان امن تر ، آسان تر و قابل حمل را امکان پذیر می کند.
پارامتر برق
| فرکانس | 50-60 هرتز |
| ورودی دارای رتبه بندی | 5A-5000A |
| محدوده اندازه گیری | 10٪ در 130٪ در |
| دارای رتبه بندی خروجی | 0.333V (AC) یا 0-500mA |
| نسبت | ± 1.0 |
| زاویه فاز | min 90min |
| قدرت دی الکتریک | 2.5KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | PC / UL94-V0 |
| بابین | PBT |
| هسته | پیاز |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | کراوات |
| Temp Operating | －25 ℃ ～ 75 ℃ |
| رطوبت عملیاتی | 85٪ |
| اتصال خروجی | UL1015 22AWG سیم (سیم دوقلوی) 2.0m |
امکانات:
برنامه های کاربردی:

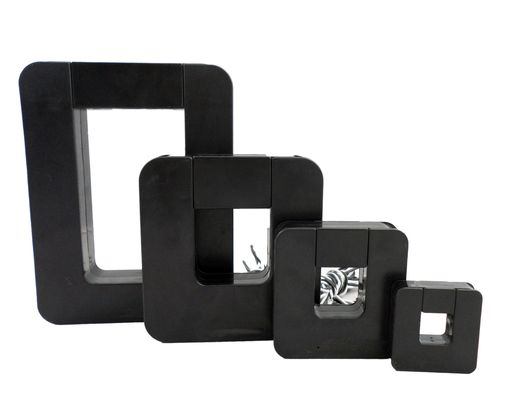

انتخاب نوع
P / N | ورودی دارای رتبه بندی (آ) | خروجی (mA / V) | دقت | ابعاد (میلی متر / اینچ) | |||||
آ | ب | ج | د | ه | |||||
SCTK751A | 5-200A (5،10،30،50،75،100،125،150،200) | 0-13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751B | 10-400A (10،50،75،150،200،250،300،400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751C | 50-630A (50،100،125،200،250،400،600،630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
SCTK751D | 100-2000A (100،250،400،630،800A ، 1000،2000) | 0-200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) | |
SCTK751E | 200-3000A (200،250،400،630،1500،2500،3000) | 0-300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) | |
SCTK751F | 400-5000A (400،800،1000،1500،2000،3000،5000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | |
دستورالعمل استفاده
یادداشت ها: مشخصات محصول قابل تنظیم است
