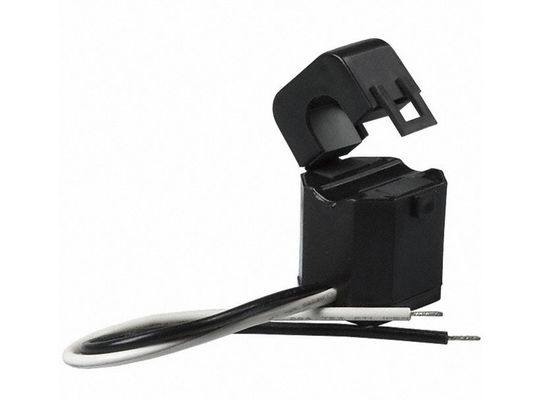

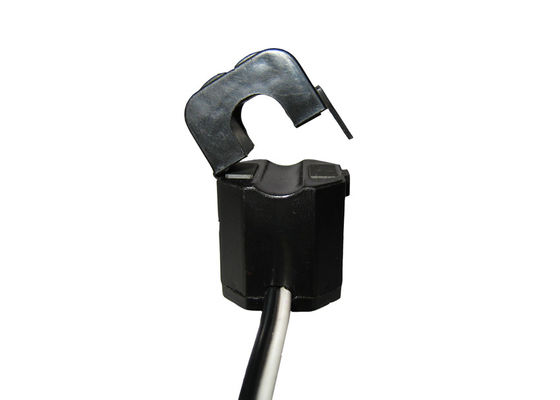

ساختار مدار مغناطیسی سنسور هسته ای شکاف سیاه با دقت بالا

Black Split Core Current Sensor Magnetic Circuit Structure High Precision
Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision

تصویر بزرگ :  ساختار مدار مغناطیسی سنسور هسته ای شکاف سیاه با دقت بالا بهترین قیمت

جزئیات محصول:
محل منبع: چين
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: سری SCTK681A
پرداخت:
مقدار حداقل تعداد سفارش: مذاکره
قیمت: Negotiation
جزئیات بسته بندی: کارتن
زمان تحویل: هفته 4 ~ 8
شرایط پرداخت: T/T
قابلیت ارائه: 10000 / ماه
توضیحات محصول جزئیات
دامنه فعلی: 5 ~ 630A خروجی: 0.333V (AC) یا 0-500mA
کلاس: 0.5、1.0、3.0 محدوده اندازه گیری: 10٪ در 130٪ در
ساختار مدار مغناطیسی: نوع ترکیبی فرکانس: 50Hz-2KHz
قابل تنظیم: بله
برجسته:

ct هسته تقسیم

,

ترانسفورماتور جریان از نوع هسته تقسیم شده است

ترانسفورماتورهای جریان اصلی تقسیم شده SCTK681A Series 5A-630A RoHS با خروجی 0.333VAC یا 0-500mA

ترانسفورماتور جریان شکاف سری SCTK681A سری

  • دامنه تست: ورودی AC 5 تا 630A ، خروجی 0 تا 0.333V ، 0 تا 500mA
  • به منظور تسهیل نصب آنها در کارهای خالص جدید یا از قبل موجود ، بطور ویژه طراحی شده است.
  • آنها ممکن است بدون باز کردن مدار کابل یا اتوبوس-میله نصب شوند.
  • یک مقاومت داخلی داخلی در طول سیم پیچ ثانویه CT خروجی ولتاژ کم ایمنی را فراهم می کند.
  • این می تواند باعث صرفه جویی در وقت و هزینه های نصب شود.


برنامه های کاربردی:

  1. دستگاه حفاظت رله.
  2. اندازه گیری جریان و توان موتورهای الکتریکی ، روشنایی ، کمپرسور هوا ، سیستم گرمایش و تهویه ، تجهیزات تهویه مطبوع و سیستم اتوماسیون - کنترل.
  3. اندازه گیری ، نظارت و محافظت فعلی در مورد سیم و برق و تجهیزات.

پارامتر برقی

فرکانس 50-2KHz
ورودی دارای رتبه بندی 5A-630A
محدوده اندازه گیری 10٪ در 130٪ در
دارای رتبه بندی خروجی 0.333V (AC) یا 0-500mA
نسبت ± ± 1.0٪
زاویه فاز min 60min
قدرت دی الکتریک 2.5KV / 1mA / 1min
مقاومت عایق DC500V / 100MΩmin

پارامتر مکانیکی

مورد PA / UL94-V0
بابین PBT
هسته فولاد سیلیکون
ساختار داخلی اپوکسی
ساخت و ساز کراوات
Temp Operating -25 ℃ ~ 75
رطوبت عملیاتی 85٪
اتصال خروجی UL1015 20AWG سیم (سیم دوقلوی) 2.5m


انتخاب نوع

P / N

ورودی دارای رتبه بندی

(آ)

خروجی (mA / V) دقت ابعاد (میلی متر / اینچ)
Ø آ ب ج
SCTK681A-005

5-20A

(5،8A ، 10،15،20)

0-25mA

0.333V

0.5،1.0،3.0

5.0

(0.20)

31.5

(1.24)

19.5

(0.77)

21.0

(0.83)

SCTK681A-010

5-75A

(5،10،20،50،75)

0-50mA

0.333V

0.5،1.0،3.0

10.0

(0.39)

41.0

(1.61)

24.0

(0.94)

26.5

(1.04)

SCTK681A-016

5-150A

(5،10،50،100،150)

0-100mA

0.333V

0.5،1.0،3.0

16.0

(0.63)

45.5

(0.22)

29.0

(1.14)

31.5

(1.24)

SCTK681A-024

10-250A

(10،50،100،200،250)

0-200mA

0.333V

0.5،1.0،3.0

24.5

(0.96)

65.0

(2.56)

45.0

(1.77)

40.0

(1.57)

SCTK681A-035

10-630A

(20،100،250،400،600)

0-500mA

0.333V

0.5،1.0،3.0

35.7

(1.41)

81.5

(3.21)

57.0

(2.24)

51.0

(2.01)




یادداشت ها: مشخصات محصول قابل تنظیم است
