| دامنه فعلی: | 5 ~ 630A | خروجی: | 0-500mA یا 0.333VAC |
|---|---|---|---|
| کلاس: | 0.5、1.0、3.0 | مورد: | پلاستیک |
| قابل تنظیم: | آره | کویل: | هسته پرمویا |
| برجسته: | ct هسته تقسیم,ترانسفورماتور جریان از نوع هسته تقسیم شده است |
||

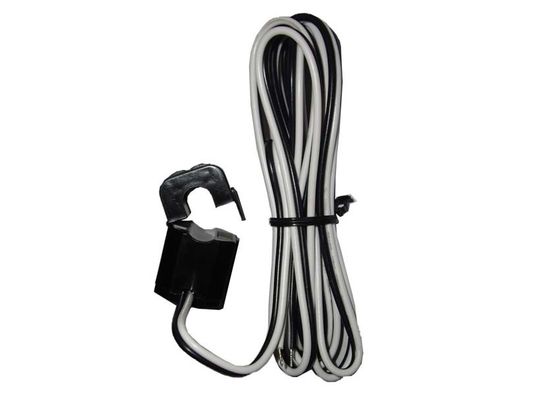

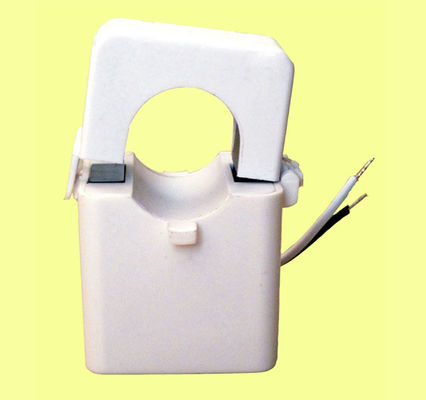

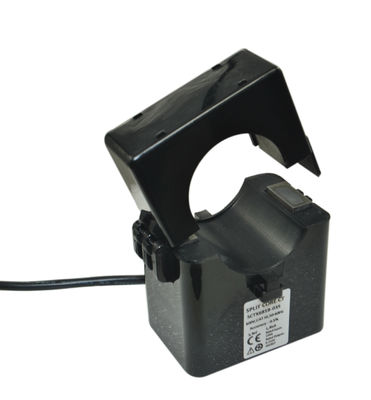

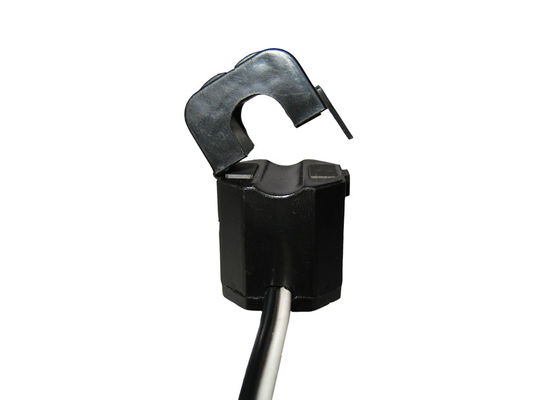

SCTK681B سری ولتاژ پایین 5A ~ 630A ورودی 333mV 500mV خروجی کویل تقسیم ترانسفورماتور جریان ، دقت بالا
سری SCTK681B ترانسفورماتور جریان اسپلیت هسته برای نصب سریع و آسان طراحی شده است. طراحی اسپلیت هسته اجازه می دهد تا اندازه گیری جریان بدون تماس از طریق القای میدان مغناطیسی بدون نیاز به سیم آفلاین و غیرفعال شدن سیم اصلی برای نصب CT انجام شود. این روش ایمن تر است ، اندازه گیری جریان آسان تر و قابل حمل است.یک مقاومت بار دقیق داخلی در سیم پیچ ثانویه CT ، یک خروجی ولتاژ کم را ایجاد می کند و اجازه باز کردن ایمن ثانویه را می دهد
امکانات:
برنامه های کاربردی:
پارامتر مکانیکی
| مورد | PA / UL94-V0 |
| بابان | PBT |
| هسته | آلیاژ ثابت |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | کراوات |
| دمای عملیاتی | －25 ℃ ～ ＋ 75 |
| رطوبت عملیاتی | ≤85 |
| اتصال خروجی | سیم UL1015 20AWG (سیم دوقلو) 2.5 متر |
پارامتر الکتریکی
| فرکانس | 50Hz-2KHz |
| ورودی دارای امتیاز | 5A-630A |
| محدوده اندازه گیری | 10٪ In-130٪ In |
| خروجی دارای امتیاز | 0.333V (AC) یا 0-500mA |
| نسبت | ± ± 1.0 |
| زاویه فاز | 60 دقیقه |
| قدرت دی الکتریک | 2.5KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
انتخاب نوع
| P / N |
ورودی دارای امتیاز (آ) |
خروجی (mA / V) | دقت | ابعاد (میلی متر) | ||||
| Ø0 | آ | ب | ج | |||||
| SCTK681B-010 |
5-75A (5،10،20،50،75) |
0-50mA 0.333 ولت |
0.5،1.0،3.0 | 10 | 41.5 | 30 | 26.5 | |

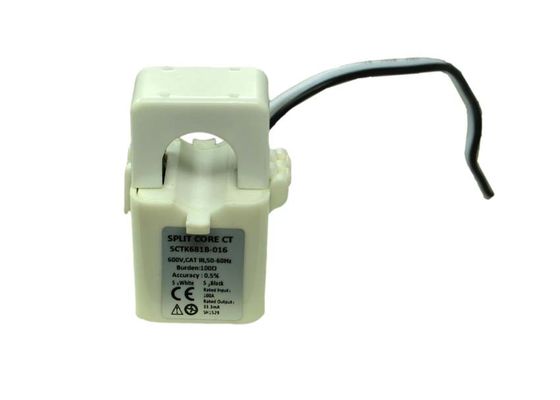

| SCTK681B-016 |
5-150A (5،10،50،100،150) |
0-100mA 0.333 ولت |
0.5،1.0،3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250A (10،50،100،200،250) |
0-200mA 0.333 ولت |
0.5،1.0،3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 |
10-630A (20،100،250،400،600) |
0-500mA 0.333 ولت |
0.5،1.0،3.0 | 35 | 84 | 65 | 41.0 | |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
