ساختار کویل:: | توریدال | فاز: | سه |
---|---|---|---|
طول سیم پیچ: | 420 میلیمتر، 510 میلیمتر، 620 میلیمتر، 800 میلیمتر | اندازه پنجره: | 120mm، 150mm، 185mm، 240mm |
مرجع امتیاز فعلی: | 1000A، 3000A، 6000A، 10kA | گواهینامه ها: | RoHs CE RSO9001 |
برجسته: | ترانسفورماتور جریان سیم پیچ rogowski,ترانسفورماتور فعلی CT |

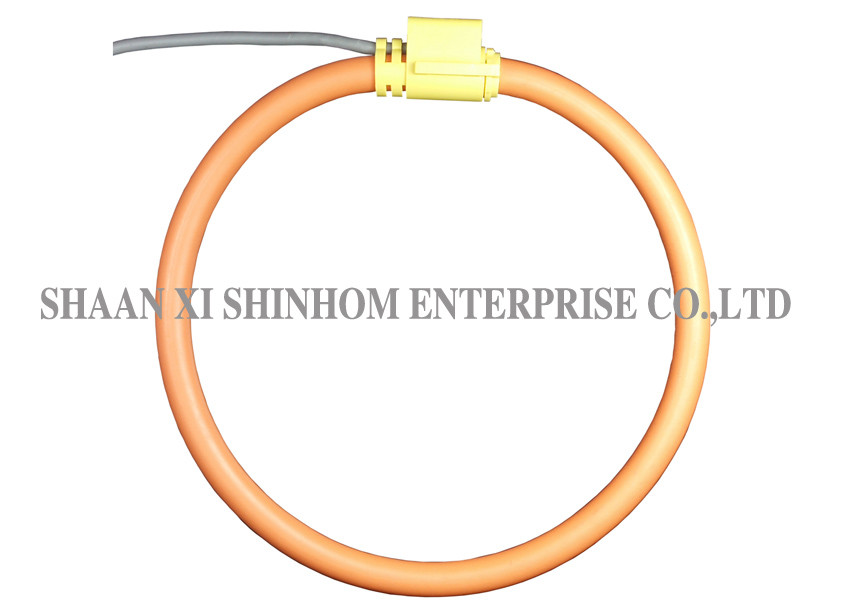

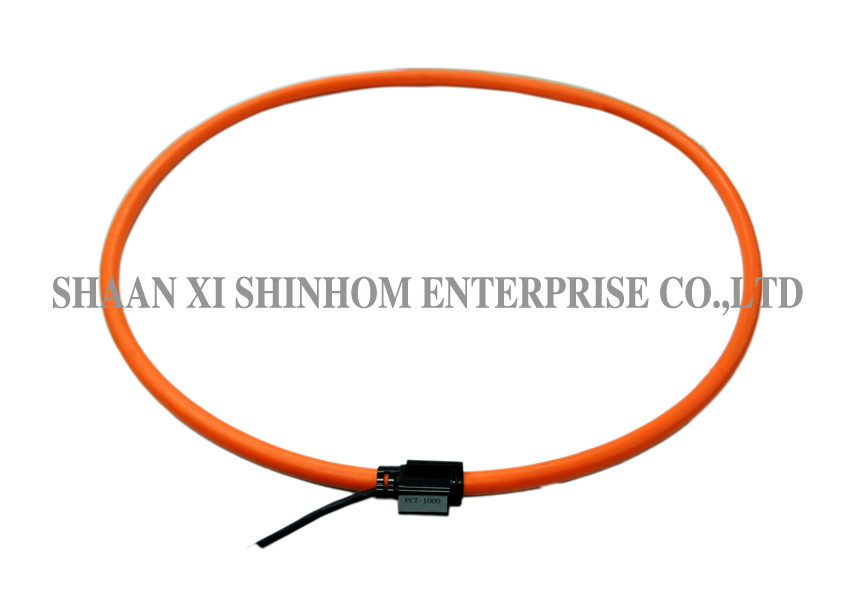

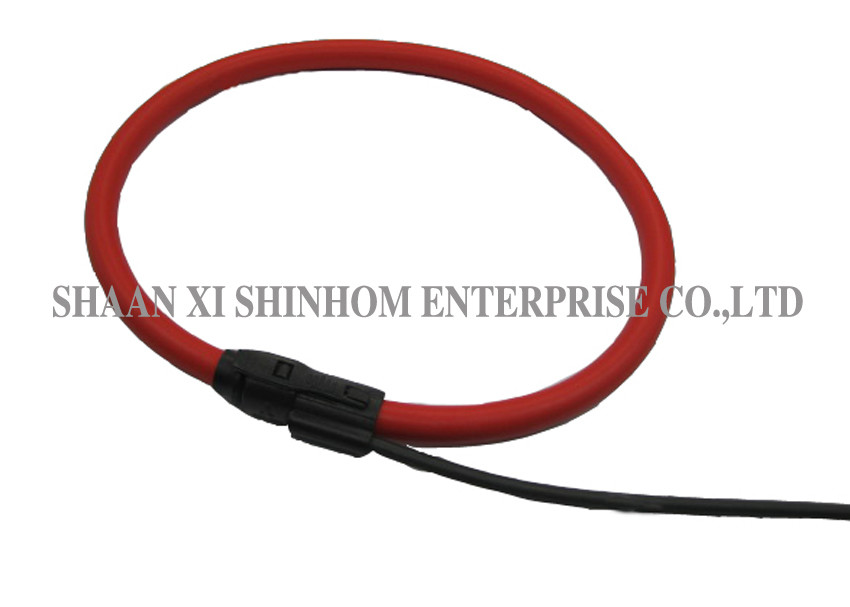

ترانسفورماتور فعلی مبدل جریان AC برای نصب دائمی است.
آنها ترکیبی از مزایای انعطاف پذیر، پیچ و مهره Rogowski (حس) کویل با تهویه سیگنال سیگنال است
دقیق، اندازه گیری دقیق محدوده ولتاژ و جریان.
امکانات
برنامه های کاربردی
مشخصات
مدل | ZRC-420 | ZRC-510 | ZRC-620 | ZRC-800 |
طول سیم پیچ | 420 میلیمتر | 510 میلیمتر | 620 میلیمتر | 800 میلیمتر |
اندازه پنجره | 120 میلیمتر | 150 میلیمتر | 185 میلیمتر | 240 میلیمتر |
وزن | 105 گرم | 120 گرم | 135 گرم | 165 گرم |
مرجع ارزیابی جریان | 1000A | 3000A | 6000A | 10kA |
مقاومت کویل | از 100 تا 300 Ω یا 10kΩ | |||
بخش کویل | 8 میلی متر | |||
طول سرب | 2 متر | |||
خروجی (di / dt) | تکرار نشده | 120mV / kA / 50Hz | ||
کالیبراسیون شده | 50mV / kA / 50Hz | |||
85mV / kA / 50Hz | ||||
100mV / kA / 50Hz | ||||
دفعات بازدید: دقت | کالیبراسیون <0.5٪ (موقعیت مرکزی، 25 ℃) <5٪ غیر قابل تحمل تحمل (موقعیت مرکزی، 25 ℃) | |||
درجه حرارت | 200 کیلوگرم / کیلوگرم غیر کابلی | |||
400ppm / C کالیبراسیون شده | ||||
خطای موقعیت | ± 1٪ حداکثر | |||
خروجی روی 0A (راندگی صفر) | ≤1mV | |||
خطای فاز | ≤0.5 درجه | |||
خطی بودن | ± 0.2٪ از خواندن | |||
پهنای باند | 1Hz تا 1MHz (-3dB) | |||
عملیاتی درجه حرارت | -30 ℃ تا 80 ℃ | |||
ذخیره سازی درجه حرارت | -40 ℃ تا 90 ℃ | |||
الزامات دیگر، لطفا با ما تماس بگیرید به نصب. | ||||
تحمل ابعاد: | ||||
A، B، C، F: ± 5mm، D: ± 0.2mm، E: ± 10mm | ||||
ابعاد (میلی متر) | ZRC-420 | ZRC-510 | ZRC-620 | ZRC-800 |
اندازه A.Windows A | 125 | 155 | 190 | 245 |
B. اندازه ویندوز B | 120 | 150 | 185 | 240 |
C.Coil OD | 147 | 172 | 202 | 267 |
بخش D.Coil | 11 | |||
مجموع طول کابل E.Lead | 2000 | |||
F: طول کویل | 420 | 510 | 620 | 800 |
در اینجا مشخصات متنوعی برای انتخاب شما وجود دارد.
