| سنسور جریان کنگو Rogowski انعطاف پذیر: | CE، RoHS | عایق: | 3000V |
|---|---|---|---|
| امتیاز آی پی: | IP67 | ساختار کویل: | توریدال |
| استفاده: | جاری | سفارشی: | سفارشی |
| برجسته: | ترانسفورماتور فعلی CT,ترانسفورماتور جریان بالا فرکانس |
||

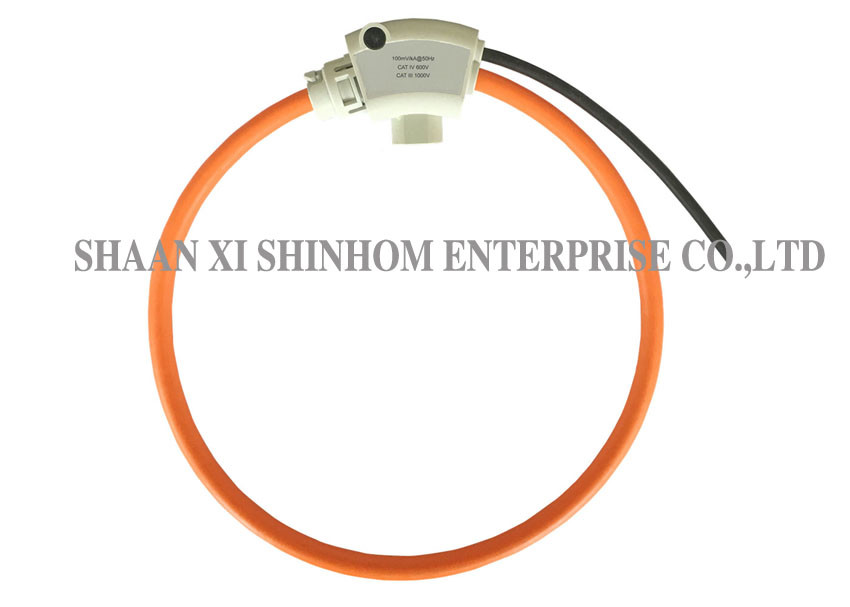

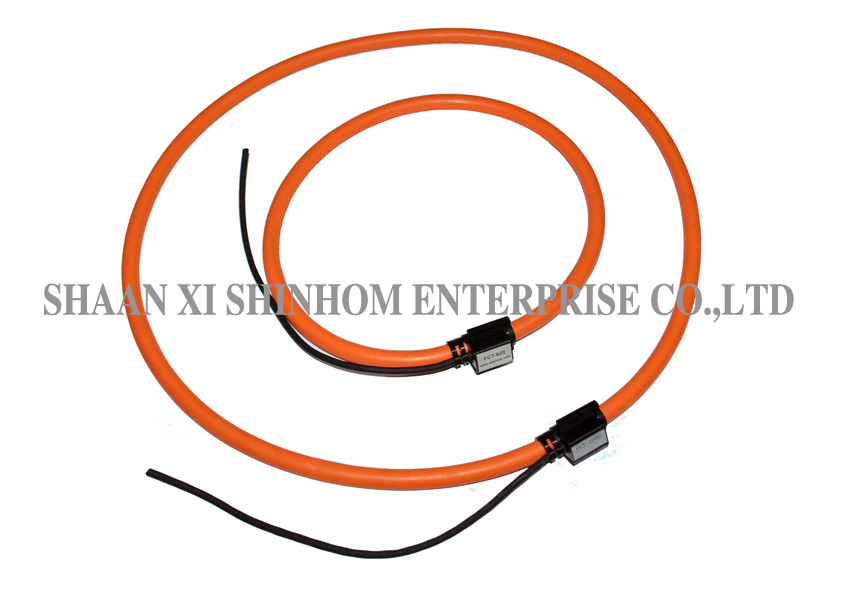

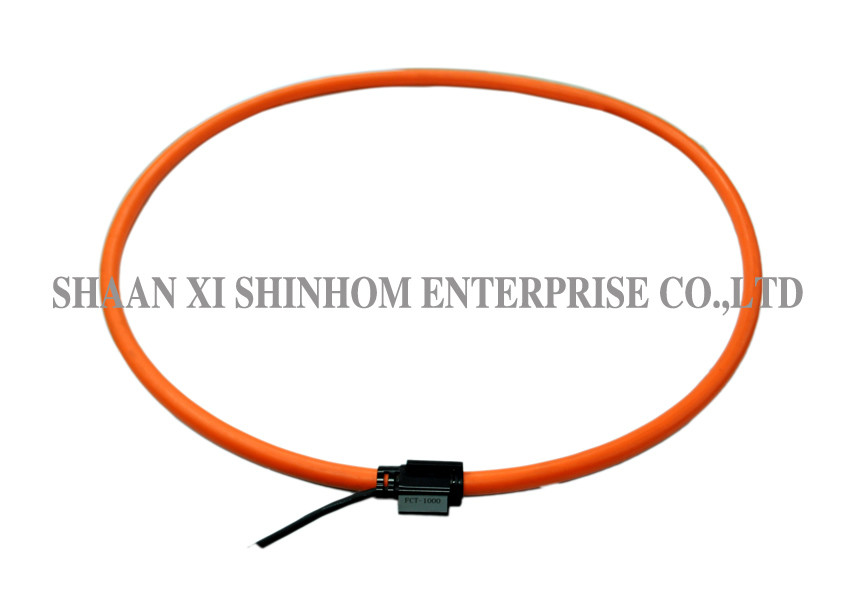

ترانسفورماتور فعلی مبدل جریان AC برای نصب دائمی است.
آنها ترکیبی از مزایای انعطاف پذیر، پیچ و مهره Rogowski (حس) کویل با تهویه سیگنال سیگنال است
دقیق، اندازه گیری دقیق محدوده ولتاژ و جریان.
امکانات
خطی بودن بالا از 1A تا 100KA
طیف گسترده ای پویا
بسیار با اندازه های بزرگ و یا سر و صدای بی دست و پا و یا در مکان هایی با دسترسی محدود
هیچ خطر دیگری از ثانویه باز نیست
توسط بارهای بزرگ آسیب دیده است
بدون نفوذ، هیچ قدرت از اصلی گرفته شده است
یکنواختی اندازه گیری در هر موقعیت هادی در داخل سیم پیچ
درجه عالی رد شدن به هادی جریان خارجی
برنامه های کاربردی
دستگاه های اندازه گیری، دستگاه های آزمایشگاهی
سیستم های نظارت و کنترل قدرت
اندازه گیری موج دار DC
نظارت بر هماهنگی و گذار
متر قدرت، سنسور Powe ranalyzer
مشخصات
| مبدل | ||
| طول سیم پیچ: | 210/350/420/510/600 / 800mm | |
| قطر داخلی: | 60/103/125/155/180 / 245mm (± 10٪) | |
| مقطع سیم کشی: | ± 6.5 ± 0.2 میلیمتر / ± 8 ± 0.2 میلیمتر / ± 10 ± 0.2 میلیمتر | |
| بستن | سیلندر | |
| مواد: | ترموپلاستیک UL94-V0 | |

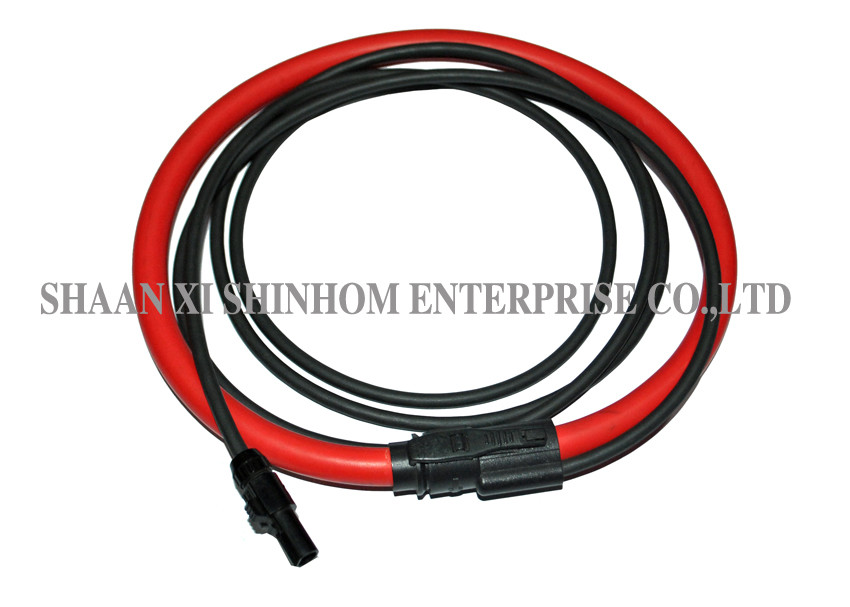

| رنگ: | سیم پیچ: سیاه و سفید، قرمز، زرد، آبی (رنگ دیگر می تواند سفارشی) | |
| واحد بسته: سیاه | ||
| کابل اتصال | ||
| نوع: | کابل (با ترمینال 3 سیم) | |
| کابل + رابط BNC / O scilloscope | ||
| طول: | 3000 میلیمتر (استاندارد)، طول دیگر را می توان سفارشی کرد. | |
| مواد: | Xy23 / 0.1 Ts / 2C + A + B | |
| رنگ: | نارنجی سیاه | |
| ویژگی های الکتریکی | ||
| سطح تولید (RMS): | 40mV / 1000A @ 50Hz | |
| 80mV / 1000A @ 50Hz | ||
| 100mV / 1000A @ 50Hz | ||
| دقت: | کلاس 1.0 (کویل باید با امپدانس بار تقویت کننده / انتگرال کالیبراسیون شود) | |
| خطی بودن (10٪ تا 100٪ از محدوده): | ± 0.1٪ از خواندن | |
| محدوده فرکانس / پهنای باند: | تقریبا 10Hz تا 10MHz | |
| تغییر فاز: | 90 درجه | |
| حساسیت موقعیت هدایت کننده: | ± 2٪ حداکثر | |
| تأثیر زمینه خارجی: | ± 2٪ حداکثر | |
| شرایط محیطی | ||
| دمای کار: | از -20 ℃ تا + 75 ℃ | |
| دمای ذخیره سازی: | از -30 ℃ به + 75 ℃ (نشان می دهد دمای طبیعی) | |
| ایمنی | ||
| ولتاژ کار (حداکثر): | 1000Vrms CATIII | |
| 600Vrms CATIV | ||
| تست هیپوت | 3000Vrms @ 50 / 60Hz 1 دقیقه. | |
بعد، ابعاد، اندازه
| ابعاد (میلی متر) | ZRC-210 | ZRC-350 | ZRC-420 | ZRC-510 | ZRC-600 | ZRC-800 |
| اندازه پنجره ((mm) ± 10٪ | 60 میلیمتر | 103 میلیمتر | 125 میلیمتر | 155 میلیمتر | 180 میلیمتر | 245 میلی متر |
| B Rogowski Coil OD (میلی متر) ± 10٪ | 73 میلیمتر | 120 میلیمتر | 141 میلی متر | 171 میلی متر | 201 میلیمتر | 266 میلی متر |
| قطر کویل روکوفسکی | 6.5 میلیمتر | 8 میلی متر | 8 میلی متر | 8 میلی متر | 10.5 میلی متر | 10.5 میلی متر |
| D قطر سیم سیم | 4 میلی متر | 4 میلی متر | 4 میلی متر | 4 میلی متر | 4 میلی متر | 4 میلی متر |
در اینجا مشخصات متنوعی برای انتخاب شما وجود دارد.
