جزئیات محصول:
پرداخت:
|
ولتاژ تغذیه: | ± 15 ± 5٪ | ورودی امتیاز داده شده: | 0A ~ 50A |
---|---|---|---|
رتبه بندی خروجی: | ± 10٪ ± 0.5٪، ± 25٪ ± 0.5٪ | نصب و راه اندازی: | نصب مدار PCB |
جریان افست: | ≤ ± 0.25mA | سفارشی: | بله |
برجسته: | سنسور کنونی مبتنی بر اثر سالن,سنسور جریان خطی اثر سالن |

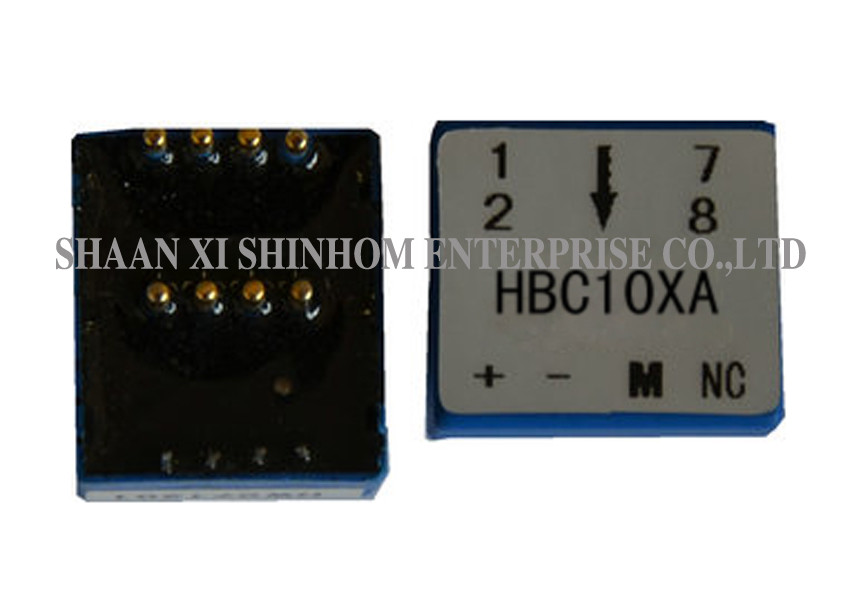

سنسور اثر گذارنده هال سنسور سنسور HBC-X با ورودی 0 تا 50A، مسکن انعکاسی اپوکسی
سنسور اثر بخار HBC-X سری
ویژگی
* حلقه بسته
* ولتاژ منبع تغذیه: DC ± 15V ± 5٪
اندازه گیری توانایی جریان: DC، AC، پالس با انزوای گالوانیک بین مدار اولیه و مدار ثانویه.
مزایای
* نصب آسان
* می توان سفارشی
* دقت بالا
* خطی بودن بسیار خوب
* زمان پاسخ بهینه، بدون تلفات درج
* مصرف برق پایین
* راندگی دمای پایین
* مصونیت بالا برای دخالت خارجی
برنامه های کاربردی
* برنامه های اینورتر
* AC / DC درایو متغیر سرعت
* منابع برق اضطراری (یو پی اس)
* منبع تغذیه حالت تغذیه (SMPS)
* برنامه های کاربردی فعلی فتوولتائیک (PV)
* اندازه گیری جعبه ترکیبی جدید انرژی
* برنامه بی سیم اتوماتیک
* وسیله نقلیه الکتریکی شارژ تجهیزات کنونی سنجش
* تبدیل فرکانس خانگی خانگی اندازه گیری جریان آب گرم کن الکترومغناطیسی
داده های الکتریکی:
HBC10XA | HBC20XA | HBC30XA | HBC50XA | ||
جریان ورودی دارای رتبه | 10 | 20 | 30 | 50 | الف |
محدوده جریان را آزمایش کنید | 20 | 40 | 60 | 100 | الف |
تبدیل نسبت می کند | 1000 | 1000 | 1500 | 2500 | T |
مقاومت سیم پیچ | 60 | 60 | 100 | 150 | Ω |
جریان خروجی دارای رتبه | 10 ± 0.5٪ | 20 ± 0.5٪ | 20 ± 0.5٪ | 20 ± 0.5٪ | mA |
ولتاژ تغذیه | ± 15 ± 5٪ | V | |||
جریان افست | ≤ ± 0.25 | mA | |||
رانش فعلی افست | -40 ~ + 85 ℃ ≤ ± 0.5 | mA | |||
خطی بودن | ≤ ± 0.2 | ٪ FS | |||
کلاس | ≤ ± 0.7 | ٪ | |||
di / dt | > 50 | A / μS | |||
زمان پاسخ | <1 | μS | |||
پهنای باند | DC ~ 200 | KHZ | |||
ولتاژ عایق | 2.5 | KV | |||
دمای عملیاتی | -40 ~ + 85 | ℃ | |||
دمای ذخیره سازی | -40 ~ + 105 | ℃ |
چرخش | چرخش نسبت | جریان ورودی دارای رتبه IPN [A] | ولتاژ خروجی دارای رتبه VOUT [V] | DC DC [mΩ] | اندوکتانس پری [uh] |
تک فاز | 1 | ± 10 (± 20، ± 30، ± 50) | 2.5 ± 0.625 | 0.05 | 0.025 |
2 | ± 5 ± (± 10، ± 15 ± 25) | 2.5 ± 0.625 | 0.20 | 0.1 | |
4 | ± 2.5 (± 5، ± 7.5، ± 12.5) | 2.5 ± 0.625 | 1.00 | 0.4 | |
سه فاز | 1 | ± ± 10 (± 20 ± 30) | 2.5 ± 0.625 | 0.05 | 0.025 |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
