جزئیات محصول:
پرداخت:
|
ولتاژ تغذیه: | ± 12V ± ± 15V (± 5٪) | ورودی امتیاز داده شده: | 100A، 125A، 200A |
---|---|---|---|
رتبه بندی خروجی: | ± 0.5٪ ± 100mA ± 0.5٪ | نظریه: | سنسور کنونی |
امتیاز آی پی: | IP65 | خطی بودن: | ≤ ± 0.2٪ FS |
برجسته: | سنسور کنونی مبتنی بر اثر سالن,سنسور جریان خطی اثر سالن |

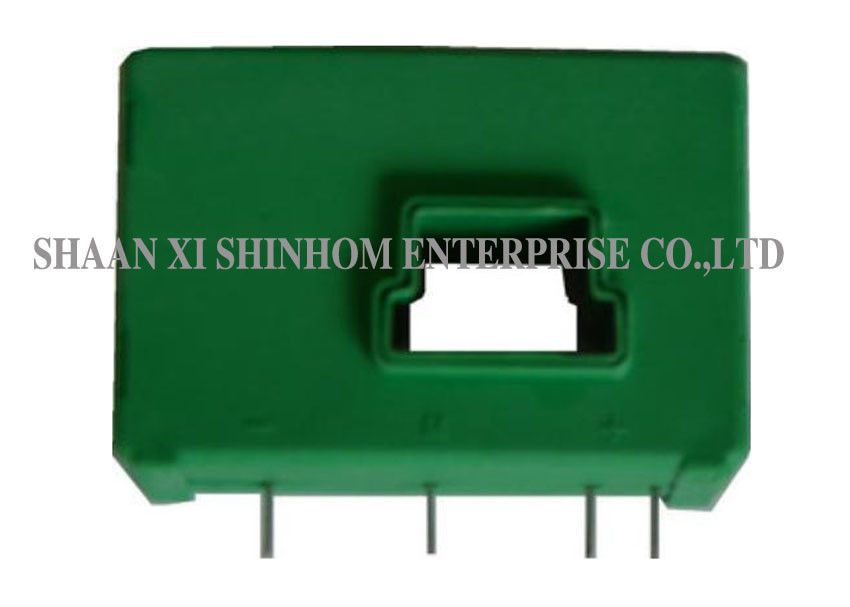

سنسور جریان فعلی HBC-LAP با نام تجاری جدید و اصلی و جریان فعلی سنسور 0 تا 200A
H BC- LAP سنسور جریان فعلی با یک جداسازی گالوانیزه بین مدار اولیه و ثانویه. این اندازه گیری دقیق الکترونیکی DC، AC یا جریان پالس را فراهم می کند.
1. هنگامی که Ip در جهت فلش جریان دارد مثبت است. |
2. دمای هادی اولیه نباید بیش از 100 ℃ باشد. |
3. عملکرد دینامیکی تست با یک نوار تک کامل سوراخ اولیه را پر می کند. |
4. ابتدا در بالای سنسور برای انجام بهترین کلاچ مغناطیسی دور می شود. |
امکانات:
برنامه های کاربردی:
داده های الکتریکی:
HBC100LAP | HBC125LAP | HBC200LAP | ||
دارای رتبه فعلی (IPN) | 100 | 125 | 200 | الف |
محدوده اندازه گیری (IP) | 0 ~ 200 | 0 ~ 200 | ± 300 ± 0 | الف |
جریان خروجی رتبه (ISN) | 100 ± 0.5٪ | 125 ± 0.5٪ | 100 ± 0.5٪ | mA |
ولتاژ منبع تغذیه (± 5٪) | ± 12 ± 15 | V | ||
از دست دادن جریان فعلی | 16 (± 15V) + IS | mA | ||
مقاومت تست | با ± 12V @ ± IPNmax | 14 (دقیقه) 52 (حداکثر) | 0 (دقیقه) 26 (حداکثر) | Ω |
@ ± IPmax | 14 (دقیقه) 17 (حداکثر) | 0 (دقیقه) 4 (حداکثر) | Ω | |
با ± 15V @ ± IPNmax | 40 (دقیقه) 72 (حداکثر) | 0 (دقیقه) 56 (حداکثر) | Ω | |
@ ± IPmax @ 300Amax | 40 (دقیقه) 40 (حداکثر) | 0 (دقیقه) 8 (حداکثر) | Ω | |
تبدیل نسبت می کند | 1: 1000 | 1: 1000 | 1: 2000 | |
مقاومت در برابر | 33 | 33 | 76 | Ω |
جریان افست | ≤ ± 0.2 | mA | ||
رانش فعلی افست | ≤ ± 0.5 | mA | ||
زمان پاسخ | <1 | μs | ||
خطی بودن | ≤ ± 0.2 | ٪ FS | ||
ولتاژ عایق | 50 (60) HZ، 1 دقیقه، 3 | KV | ||
di / dt | > 100 | A / μs | ||
پهنای باند (-3dB) | DC ... 100 | کیلوگرم | ||
دمای عملیاتی | -40 ~ + 85 | ℃ | ||
دمای ذخیره سازی | -40 ~ + 105 | ℃ |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
