ولتاژ تغذیه: | + 5 ± 5٪ | ورودی امتیاز داده شده: | 6A، 15A، 25A، 40A |
---|---|---|---|
رتبه بندی خروجی: | 0.625V ± 0.5٪ | امتیاز آی پی: | IP44 |
گواهی: | CE, RoHS, ISO | سفارشی: | بله |
برجسته: | سنسور کنونی مبتنی بر اثر سالن,سنسور جریان خطی اثر سالن |

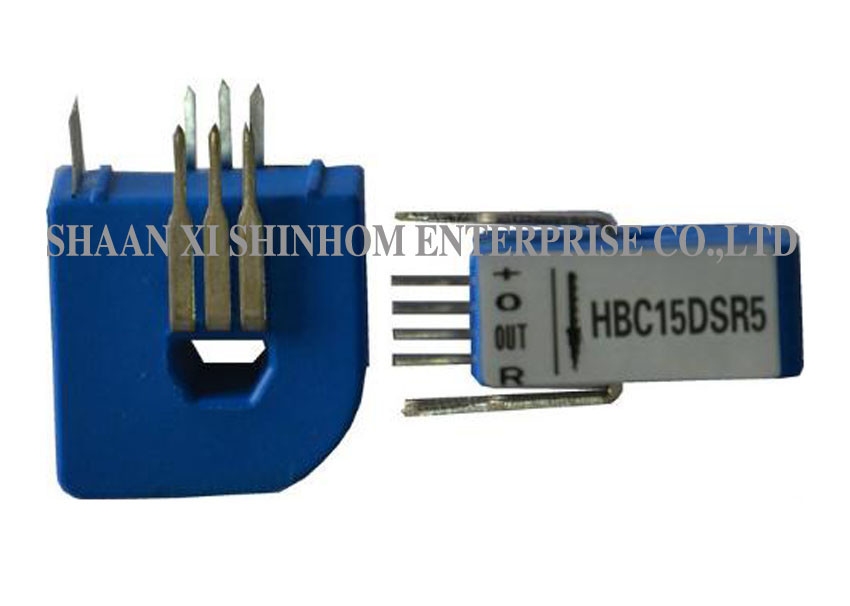

اثر Hall effect 40A پالس DC AC و ماژول سنسور جریان نامنظم HBC-DSR5، سنسور مغناطیسی خروجی آنالوگ
H BC-DSR5 سنسور جریان فعلی با یک جداسازی گالوانیزه بین مدار اولیه و ثانویه.
سنسور جريان ، اندازه گيري دقيق الکتريکي DC، AC يا پالس ها را فراهم مي کند.
امکانات:
1. تعادل مغناطیسی (حلقه بسته ای Hall effect)
2. بر اساس UL 94-V0
3. IATF16949، RoHS و گواهینامه CE
4. مونتاژ انعطاف پذیر
5. منبع تغذیه تک
برنامه های کاربردی:
1. تنظیم دستگاه سرعت VF
2. SMPS
3. UPS
4. دستگاه مبدل
5. صنعت (ماشین جوشکاری، ماشین آلات نساجی، و غیره)
6. حفاظت از انرژی خورشیدی فتوولتائیک
7. قدرت باد
برتری ها
1. دقت عالی، خطی بسیار خوب
2. راندگی حرارتی کم
3. پهنای باند گسترده
4. پاسخ سریع
5. مصونیت بالا برای دخالت خارجی
6. قابلیت اضافه بار
7. اندوکتانس کم
داده های الکتریکی:
HBC06DSR5 | HBC15DSR5 | HBC25DSR5 | HBC40DSR5 | ||
جریان ورودی دارای رتبه | 6 | 15 | 25 | 40 | الف |
محدوده جریان را آزمایش کنید | 19.2 | 48 | 80 | 120 | الف |
تبدیل نسبت می کند | 960 | 1200 | 2000 | 2000 | T |
ولتاژ خروجی دارای رتبه | 0.625 ± 0.5٪ | 0.625 ± 0.5٪ | 0.625 ± 0.5٪ | 0.625 ± 0.5٪ | V |
ولتاژ تغذیه | + 5 ± 5٪ | V | |||
ولتاژ افست | 2.5 ± 0.5٪ | V | |||
ولتاژ مرجع (VR) | 2.5 ± 0.75٪ | V | |||
راندگی ولتاژ افست | ≤²0.5@-40 ~ +85 ℃ | mV / ℃ | |||
خطی بودن | ≤ ± 0.2 | ٪ FS | |||
کلاس | ≤ ± 0.7 | ٪ | |||
di / dt | > 50 | A / μS | |||
زمان پاسخ | <500 | ns | |||
پهنای باند (-1db) | DC ~ 200 | KHZ | |||
ولتاژ عایق | 50HZ، 1 دقیقه، 2.5 | KV | |||
دمای عملیاتی | -40 ~ + 85 | ℃ | |||
دمای ذخیره سازی | -40 ~ + 105 | ℃ |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
