| گواهی: | CE, RoHS, ISO | ولتاژ تغذیه: | + 5 ± 5٪ |
|---|---|---|---|
| ورودی: | 100A | خروجی: | ± 0.625V ± 0.5٪ |
| نصب و راه اندازی: | نصب مدار PCB | مواد پلاستیکی: | PBT G30 / G15، UL94-V0 |
| برجسته: | سنسور جریان اثر سالن,سنسور جریان خطی اثر سالن |
||

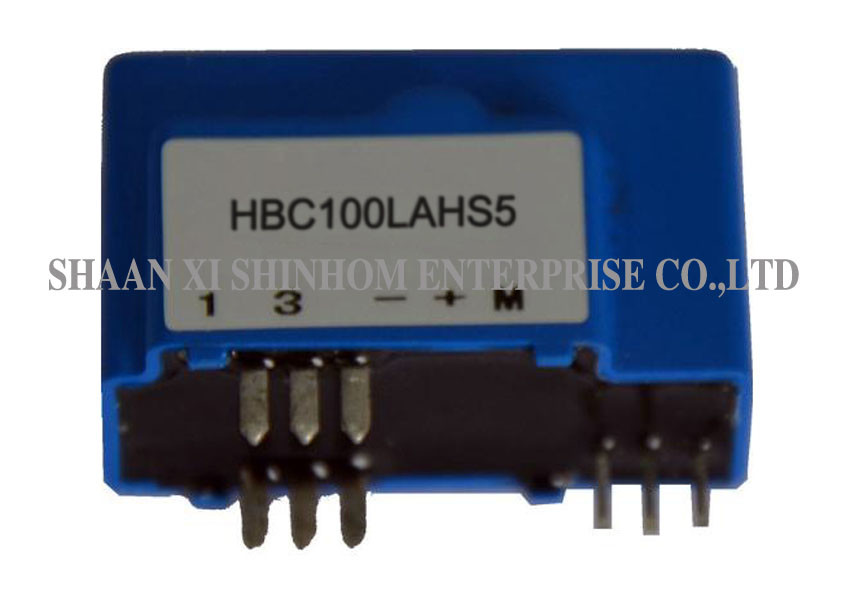

سنسور جریان کنونی HBC100LAHS5، حسگر ترانسفورماتور با ورودی 100A، تبدیل نسبت 1: 1200
سنسور کنونی BC-100LAHS5 با جداسازی گالوانیک بین مدار اولیه و ثانویه.
سنسور اندازه گیری دقیق الکترونیکی DC، AC یا جریان پالس را فراهم می کند.
امکانات:
برنامه های کاربردی:
داده های الکتریکی:
| HBC100LAHS5 | ||
| جریان ورودی دارای امتیاز (Ipn) | 100 | الف |
| محدوده آزمون (Ip) | ± 240 | الف |
| نسبت تبدیل (Np / Ns) | 1: 1200 | T |
| ولتاژ خروجی دارای رتبه | ± 0.625 ± 0.5٪ | V |
| ولتاژ تغذیه | + 5 ± 5٪ | V |
| جریان مصرف | 20+ Ip * (Np / Ns) | mA |
| ولتاژ افست | 2.5 ± 0.4٪ | V |
| ولتاژ مرجع (VR) | 2.5 ± 0.5٪ | V |
| ولتاژ مرجع خارجی | 2.0-2.8 | V |
| راندگی ولتاژ افست | ≤ ± 0.1 | mV / ℃ |
| رانش ولتاژ خروجی | ≤ ± 0.05 | mV / ℃ |
| LinearityIp = 0- ± Ipn) | ≤ ± 0.2 | ٪ FS |
| کلاس | ≤ ± 1.0 | ٪ |
| di / dt | > 100 | A / μS |
| زمان پاسخ (100A / μS، 10٪ ~ 90٪) | ≤1 | μS |
| پهنای باند (-3db) | DC ~ 100 | KHZ |
| ولتاژ عایق (50HZ، AC، 1min) | 5.0 | KV |
| دمای عملیاتی (TA) | -40 ~ + 85 | ℃ |
| دمای ذخیره سازی (TS) | -40 ~ + 105 | ℃ |
| وزن ناخالص (M) | 22 | g |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
