جزئیات محصول:
پرداخت:
|
| محدوده فعلی: | 0.5-6000A | خروجی: | 0.333VAC یا 0-5A |
|---|---|---|---|
| دقت: | 0.2،0.5،1.0 | فرکانس کار: | 50Hz تا 2.5KHz |
| قدرت دی الکتریک: | 5.0KV / 1mA / 1min | قابل تنظیم: | بله |
| برجسته: | ترانسفورماتور فعلی نوع هسته تقسیم شده,سنسور جریان هسته ای تقسیم شده است |
||

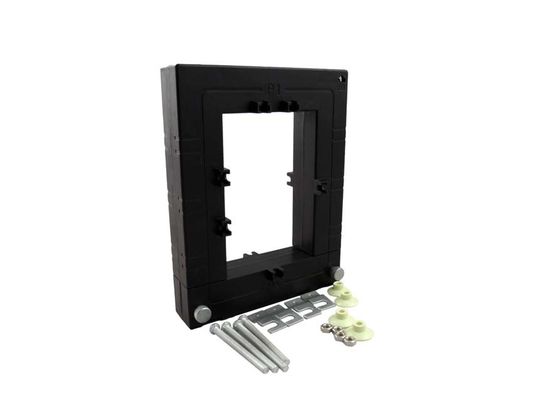

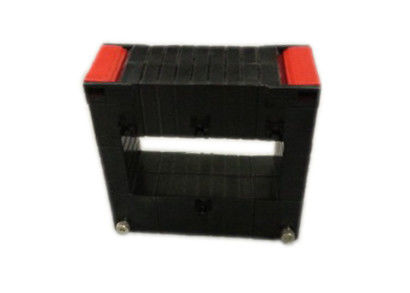

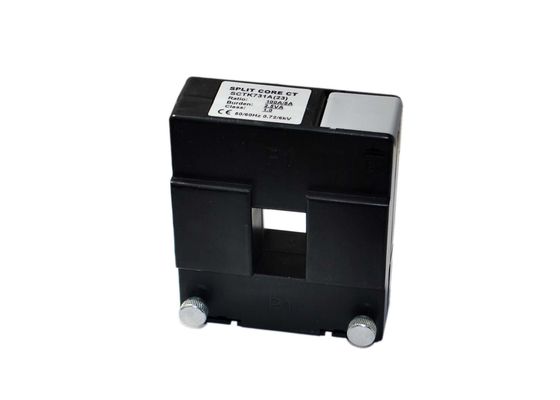

ترانسفورماتور جریان فعلی و شکاف بسته شدن / ویژگی باز کردن سری SCTK731Y سری ولتاژ مغناطیسی تقسیم شده هسته کم مصرف
ترانسفورماتور جریان فعلی سری (SplK731Y) یکپارچهسازی با سیستمعامل (تقسیم هسته) ویژه طراحی شده است به منظور تسهیل نصب آنها در کارهای خالص جدید یا در حال حاضر موجود. آنها ممکن است بدون باز کردن مدار کابل یا اتوبوس-میله نصب شوند. یک مقاومت داخلی داخلی در طول سیم پیچ ثانویه CT خروجی ولتاژ کم ایمنی را فراهم می کند.
امکانات:
برنامه های کاربردی:
پارامتر برقی
| ورودی دارای رتبه بندی | 0.5A-6000A |
| محدوده اندازه گیری | 10٪ در 130٪ در |
| دارای رتبه بندی خروجی | 0.333V (AC) یا 0-5A |
| نسبت | ± ± 0.1٪ |
| زاویه فاز | min 5min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | PC / UL94-V0 |
| خربزه | کامپیوتر |
| هسته | سیلیکون |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | گردن |
| Temp Operating | －25 ℃ ～ 75 |
| رطوبت عملیاتی | 85٪ |
| اتصال خروجی | سیم ترمینال یا UL1015 22AWG سیم 1.5m |
انتخاب نوع
P / N | ورودی دارای رتبه بندی (A) | خروجی (A) | دقت | ابعاد (میلی متر) | |||||||||
| الف | ب | ج | د | E | F | G | ه | من | |||||
SCTK731Y (33) | 100-400A | 1A / 5A | 0.2.0.5،1.0 | 32 | 32 | 43 | 96 | 96 | 32 | 32 | 50 | 32 | |
SCTK731Y (34) | 100-600A | 1A / 5A | 0.2.0.5،1.0 | 32 | 42 | 43 | 96 | 106 | 32 | 32 | 50 | 32 | |
SCTK731Y (35) | 100-1000A | 1A / 5A | 0.2.0.5،1.0 | 32 | 52 | 43 | 96 | 116 | 32 | 32 | 50 | 32 | |
SCTK731Y (36) | 100-1200A | 1A / 5A | 0.2.0.5،1.0 | 32 | 62 | 43 | 96 | 126 | 32 | 32 | 50 | 32 | |
SCTK731Y (38) | 200-1500A | 1A / 5A | 0.2.0.5،1.0 | 32 | 82 | 43 | 96 | 146 | 32 | 32 | 50 | 32 | |
SCTK731Y (310) | 250-2000A | 1A / 5A | 0.2.0.5،1.0 | 32 | 102 | 43 | 96 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (312) | 500-2500A | 1A / 5A | 0.2.0.5،1.0 | 32 | 122 | 43 | 96 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (313) | 500-3000A | 1A / 5A | 0.2.0.5،1.0 | 32 | 132 | 43 | 96 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (44) | 100-600A | 1A / 5A | 0.2.0.5،1.0 | 42 | 42 | 53 | 106 | 106 | 32 | 32 | 50 | 32 | |
SCTK731Y (45) | 100-1000A | 1A / 5A | 0.2.0.5،1.0 | 42 | 52 | 53 | 106 | 116 | 32 | 32 | 50 | 32 | |
SCTK731Y (46) | 100-1200A | 1A / 5A | 0.2.0.5،1.0 | 42 | 62 | 53 | 106 | 126 | 32 | 32 | 50 | 32 | |
SCTK731Y (48) | 200-1500A | 1A / 5A | 0.2.0.5،1.0 | 42 | 82 | 53 | 106 | 146 | 32 | 32 | 50 | 32 | |
SCTK731Y (410) | 250-2000A | 1A / 5A | 0.2.0.5،1.0 | 42 | 102 | 53 | 106 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (412) | 500-2500A | 1A / 5A | 0.2.0.5،1.0 | 42 | 122 | 53 | 106 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (413) | 500-3000A | 1A / 5A | 0.2.0.5،1.0 | 42 | 132 | 53 | 106 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (55) | 100-1000A | 1A / 5A | 0.2.0.5،1.0 | 52 | 52 | 63 | 116 | 116 | 32 | 32 | 50 | 32 | |
SCTK731Y (56) | 100-1200A | 1A / 5A | 0.2.0.5،1.0 | 52 | 62 | 63 | 116 | 126 | 32 | 32 | 50 | 32 | |
SCTK731Y (58) | 200-1500A | 1A / 5A | 0.2.0.5،1.0 | 52 | 82 | 63 | 116 | 146 | 32 | 32 | 50 | 32 | |
SCTK731Y (510) | 250-2000A | 1A / 5A | 0.2.0.5،1.0 | 52 | 102 | 63 | 116 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (512) | 500-2500A | 1A / 5A | 0.2.0.5،1.0 | 52 | 122 | 63 | 116 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (513) | 500-3000A | 1A / 5A | 0.2.0.5،1.0 | 52 | 132 | 63 | 116 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (516) | 1000-5000A | 1A / 5A | 0.2.0.5،1.0 | 52 | 162 | 63 | 116 | 226 | 32 | 32 | 50 | 32 | |
SCTK731Y (66) | 100-1200A | 1A / 5A | 0.2.0.5،1.0 | 62 | 62 | 73 | 126 | 126 | 32 | 32 | 50 | 32 | |
SCTK731Y (68) | 200-1500A | 1A / 5A | 0.2.0.5،1.0 | 62 | 82 | 73 | 126 | 146 | 32 | 32 | 50 | 32 | |
SCTK731Y (610) | 250-2000A | 1A / 5A | 0.2.0.5،1.0 | 62 | 102 | 73 | 126 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (612) | 500-2500A | 1A / 5A | 0.2.0.5،1.0 | 62 | 122 | 73 | 126 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (613) | 500-3000A | 1A / 5A | 0.2.0.5،1.0 | 62 | 132 | 73 | 126 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (616) | 1000-5000A | 1A / 5A | 0.2.0.5،1.0 | 62 | 162 | 73 | 126 | 226 | 32 | 32 | 50 | 32 | |
SCTK731Y (88) | 200-1500A | 1A / 5A | 0.2.0.5،1.0 | 82 | 82 | 93 | 146 | 146 | 32 | 32 | 50 | 32 | |
SCTK731Y (810) | 250-2000A | 1A / 5A | 0.2.0.5،1.0 | 82 | 102 | 93 | 146 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (812) | 500-2500A | 1A / 5A | 0.2.0.5،1.0 | 82 | 122 | 93 | 146 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (813) | 500-3000A | 1A / 5A | 0.2.0.5،1.0 | 82 | 132 | 93 | 146 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (814) | 800-4000A | 1A / 5A | 0.2.0.5،1.0 | 82 | 142 | 93 | 146 | 206 | 32 | 32 | 50 | 32 | |
SCTK731Y (816) | 1000-5000A | 1A / 5A | 0.2.0.5،1.0 | 82 | 162 | 93 | 146 | 226 | 32 | 32 | 50 | 32 | |
SCTK731Y (1010) | 250-4000A | 1A / 5A | 0.2.0.5،1.0 | 102 | 102 | 113 | 166 | 166 | 32 | 32 | 50 | 32 | |
SCTK731Y (1111) | 250-4000A | 1A / 5A | 0.2.0.5،1.0 | 112 | 112 | 123 | 176 | 176 | 32 | 32 | 50 | 32 | |
SCTK731Y (1212) | 500-4000A | 1A / 5A | 0.2.0.5،1.0 | 122 | 122 | 133 | 186 | 186 | 32 | 32 | 50 | 32 | |
SCTK731Y (1313) | 500-5000A | 1A / 5A | 0.2.0.5،1.0 | 132 | 132 | 143 | 196 | 196 | 32 | 32 | 50 | 32 | |
SCTK731Y (1515) | 600-5000A | 1A / 5A | 0.2.0.5،1.0 | 152 | 152 | 163 | 216 | 216 | 32 | 32 | 50 | 32 | |
SCTK731Y (1616) | 800-5000A | 1A / 5A | 0.2.0.5،1.0 | 162 | 162 | 173 | 226 | 226 | 32 | 32 | 50 | 32 | |
SCTK731Y (1818) | 1000-5000A | 1A / 5A | 0.2.0.5،1.0 | 182 | 182 | 193 | 246 | 246 | 32 | 32 | 50 | 32 | |
SCTK731Y (2020) | 1000-6000A | 1A / 5A | 0.2.0.5،1.0 | 202 | 202 | 213 | 266 | 266 | 32 | 32 | 32 | 50 | |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
