| محدوده فعلی: | 5 ~ 3000A | خروجی: | 0-10V یا 0-5A |
|---|---|---|---|
| دقت: | 0.2،0.5،1.0 | ساختار کویل: | توریدال |
| شماره کویل: | خودکار ترانسفورماتور | قابل تنظیم: | بله |
| برجسته: | تراشه هسته ای تقسیم شده,ترانسفورماتور فعلی نوع هسته تقسیم شده است |
||

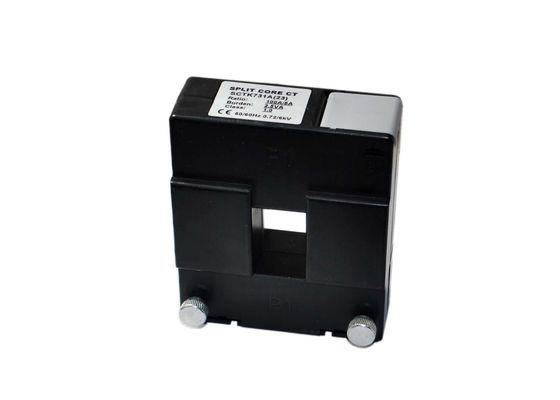

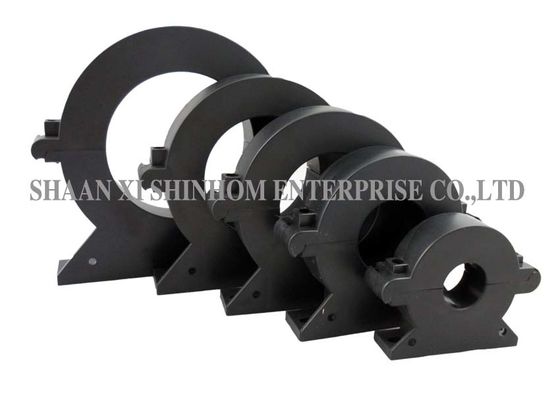

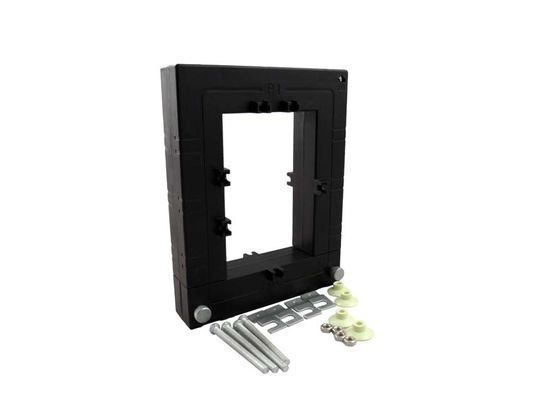

ترانسفورماتور جریان تقسیم سری SCTK671 با ورودی های 5A تا 3000A و ترانسفورماتورهای جریان صفر، دقت بالا
امکانات:
برنامه های کاربردی:
پارامتر الکتریکی
| فرکانس | 50-400 گیگاهرتز |
| ورودی امتیاز داده شده | 5A-3000A |
| محدوده اندازه گیری | 5٪ در 130٪ در |
| رتبه بندی خروجی | 0-10V (AC) یا 0-5A |
| نسبت | ≤ ± 0.2٪ |
| زاویه فاز | ≤ ± 10 دقیقه |
| قدرت دی الکتریک | 2.5KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | PC / UL94-V0 |
| خربزه | PBT |
| هسته | فولاد سیلیکون |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | گردن |
| دمای عملیاتی | -25 ℃ ~ + 75 ℃ |
| رطوبت کاری | ≤85٪ |
| اتصال خروجی | UL101522AWGWire (twinstedwire) 2.5m |
انتخاب نوع
P / N | ورودی امتیاز داده شده (A) | خروجی (mA / V) | دقت | ابعاد (میلی متر) | ||||||||||
| Ø | الف | ب | سی | د | E | F | G | ه | Ø1 | Ø2 | ||||
| SCTK671A-025 | 5-400A (5،100،400 A) | 0-200mA 0-10V | 0.2،0.5،1.0 | 25 | 80 | 75 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | 5 |
| SCTK671A-045 | 50-1000A (50،400،1000A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 45 | 108 | 107 | 26 | 71 | 100 | 74 | 24 | 13 | 5 | 5 |
| SCTK671A-065 | 100-1500A (100،1000،1500A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 65 | 128 | 127 | 26 | 91 | 120 | 94 | 27 | 17 | 5 | 5 |
| SCTK671A-080 | 500-2000A (500،1500،2000A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 80 | 144 | 144 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | 5 |
| SCTK671A-100 | 800-3000A (800، 2500، 3000 A) | 0-600mA 0-10V | 0.2،0.5،1.0 | 100 | 174 | 174 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | 5 |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
