جزئیات محصول:
پرداخت:
|
| محدوده فعلی: | 0.5 ~ 630A | خروجی: | 0-500mA / 0.333V (AC) |
|---|---|---|---|
| کلاس: | 0.2،0.5،1.0 | پنجره داخلی: | 8.0 - 32.0 میلیمتر |
| ساخت و ساز: | گردن | قابل تنظیم: | بله |
| برجسته: | تراشه هسته ای تقسیم شده,ترانسفورماتور فعلی نوع هسته تقسیم شده است |
||

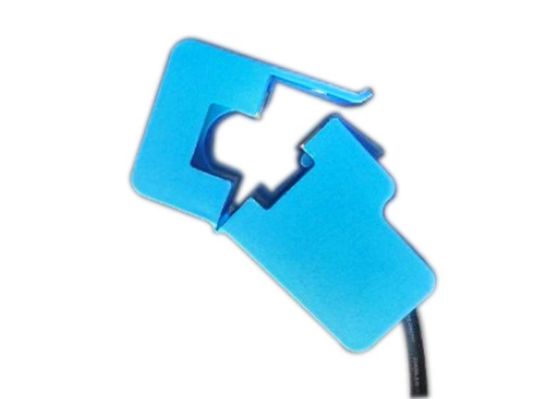

SCTK661 سری AC 0.333V تقسیم هسته CT 0-500mA ترانسفورماتور کنونی، پنجره داخلی گسترده، قابل برنامه ریزی
ترانسفورماتور کنونی SCTK661 یکپارچه (تقسیم هسته ای) مخصوص طراحی شده است که به منظور تسهیل نصب آنها در کارهای خالص جدید و یا در حال حاضر موجود می باشد. آنها می توانند بدون باز کردن یک مدار کابل یا مدار اتوبوس نصب شوند. یک مقاومت دقیق داخلی در سیم پیچ ثانویه CT، خروجی ولتاژ پایین را در اختیار شما قرار می دهد.
امکانات:
برنامه های کاربردی:
پارامتر الکتریکی
| فرکانس | 50-60Hz |
| ورودی امتیاز داده شده | 0.5A-630A |
| محدوده اندازه گیری | 10٪ در 130٪ در |
| رتبه بندی خروجی | 0.333V (AC) یا 0-500mA |
| نسبت | ≤ ± 0.1٪ |
| زاویه فاز | ≤ ± 30 دقیقه |
| قدرت دی الکتریک | 2.5KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | PC / UL94-V0 |
| خربزه | کامپیوتر |
| هسته | Permalloy |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | گردن |
| دمای عملیاتی | -25 ℃ ~ + 75 ℃ |
| رطوبت کاری | ≤85٪ |
| اتصال خروجی | UL1015 22AWG سیم (twinsted سیم) 2.5m |
انتخاب نوع
| P / N | ورودی امتیاز داده شده (A) | خروجی (mA / V) | دقت | ابعاد (میلیمتر / اینچ) | |||||
| الف | ب | سی | د | E | |||||
| SCTK661A-008 | 0.5-50A (1،5،10،30،50) | 0-50mA 0.333V | 0.2،0.5،1.0 | 36.0 (1.42) | 22.0 (0.87) | 20.0 (0.79) | 8.0 (0.31) | 2500 (100) | |
| SCTK661B-013 | 1-100A (5،10،50،75،100) | 0-100mA 0.333V | 0.2،0.5،1.0 | 45.0 (1.77) | 22.0 (0.87) | 20.0 (0.79) | 13.0 (0.51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10،100،200،250،400) | 0-200mA 0.333V | 0.2،0.5،1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 19.0 (0.75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10،100،200،250،400) | 0-200mA 0.333V | 0.2،0.5،1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 23.0 (0.91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20،100،250،400،600) | 0-500mA 0.333V | 0.2،0.5،1.0 | 76.0 (2.99) | 22.0 (0.87) | 20.0 (0.79) | 32.0 (1.26) | 2500 (100) | |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
