فرکانس بالا فرکانس بالا چوک SMD نوع سلف حالت معمول ， فیلتر کویل

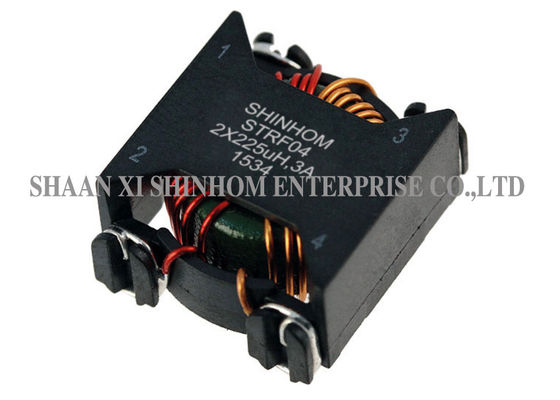

سری STRF04 سلف حالت فعلی جریان برق بالا ، سیم پیچ نوع تووئید خاموش چوک با گواهی های Ce / UL / RoHS / Reach

امکانات:

• محدوده القایی L1 ، L2: 225uH تا 1470uH
• قدرت دی الکتریک RMS: 1000V
• جریان: 2.8 تا 3.3A
• خفگی SMT حالت خفه
• تست شده در 100KHZ ، 0.1 VRMS
• مشخصات برق با دمای 25 درجه سانتی گراد
• IDC 2؛ پایه بر روی دما (در دمای 30 درجه سانتیگراد)
• تحمل: 20 ±
• افزایش دما: در دمای فعلی 45 درجه سانتی گراد
• دمای ذخیره سازی: -25 تا + 85 ° C
• دمای کار: -20 تا + 125 درجه سانتیگراد
• سیم پیچ خفگی حالت عادی SMD
• سوار سطح
• سیم پیچ های خفه CMC
• فیلتر حالت معمول
• سلف حالت معمول توروئیدی
• SMD با مشخصات پایین و کوچک
• مناسب برای لحیم کاری بازتابی
• سیم پیچ های خفگی حالت معمول را RID کنید
• کویل های خفگی با مشخصات کوچک
• کویل های خفه کننده توروئید هسته ای فریت
• کویل های خفه جریان بزرگ
• سیم پیچ های خفگی کم مقاومت
• MPP / hi-flux / استوست / RF کربنیل / آهن هسته سیمان خفه
• برای سرکوبگر عالی EMI
• حالت معمول DCR کم است
• فرکانس بالا و ضعف کم در حالت عادی
• ذخیره انرژی بالا
• مقاومت در برابر حرارت لحیم کاری: 260 درجه سانتیگراد ، 10 ثانیه
• کویل های خفه کننده توروئید CMC هسته ای فریت
• ایده آل برای سرکوبگر عالی EMI
• با فیلتر حالت مشترک
• برای مبدل های DC / DC طراحی شده است
• طیف گسترده ای از اندازه های سلف و رتبه بندی فعلی موجود است
• بسته بندی نوار حامل برای SMT استفاده می شود
• ساخت و ساز محافظ مغناطیسی
• مناسب برای لحیم کاری SMT Craft reflow.
• سازگار با RoHS ، محصولات رایگان سرب.

برنامه های مشترک:

• لوازم الکترونیکی
• تبدیل DC-DC (حالت Paraller)
• جداسازی / اتصال (ترانسفورماتور)
• فیلتر ورودی (حالت سری)
• سرکوب EMI / RFI
• دسک تاپ ، لپ تاپ ، DSC و رایانه های جانبی
• مبدل DC / DC.
• صفحه نمایش ال سی دی
• تجهیزات ارتباطی
• تجهیزات برق / محصولات دیجیتال / اسکنر .....

اطلاعات فنی:

• IDC: Temp. افزایش 40 ℃ حداکثر
• تست تولید: HP4284A 100KHz 0.1V
• RDC: QuadTech 1880 Milliohmmeter
• روش های لحیم کاری: فاز بخار ، جریان مادون قرمز
• مقاومت در برابر گرمای لحیم کاری: 260 ℃ به مدت 10 ثانیه
• مقاومت حلال: با MIL-STD-202E مطابقت دارد
• وزن ------------------ 1.5 گرم TYP
• نوار و حلقه -------------- 700 / حلقه
